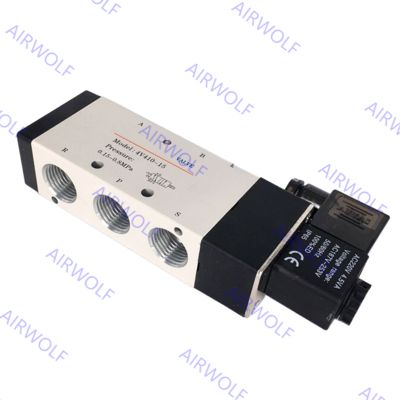

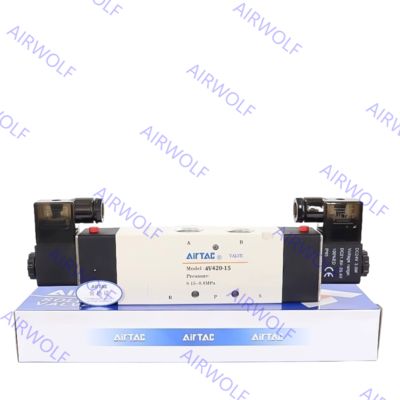

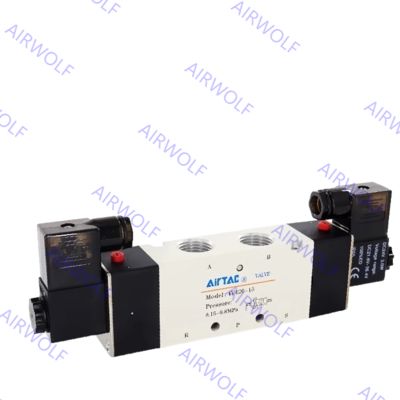

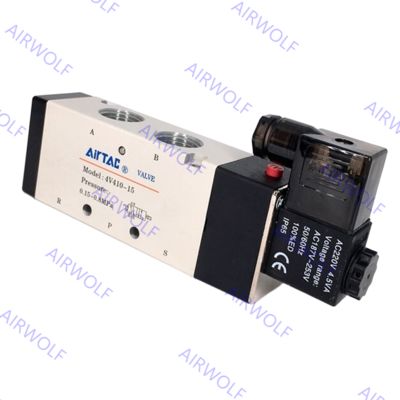

4V410-15, 4V420-15 AIRTAC 4V400 Serie 5/2 weg, 5/3 weg Elektrische Magneetventiel 1/2"
Kenmerken:
1. Pilootgestuurde modus: interne piloot of externe piloot.
2. Structuur in glijdende kolommodus: goede dichtheid en gevoelige reactie.
3. Drie-positie magneetventielen hebben drie soorten centrale functies voor uw keuze.
4. Dubbele besturingsmagneetventielen hebben een geheugenfunctie.
5. Interne gaten nemen speciale verwerkingstechnologie aan die weinig wrijvingsslijtage, lage startdruk en een lange levensduur heeft.
6. Het is niet nodig om olie toe te voegen voor smering.
7. Het is mogelijk om een geïntegreerde klepgroep te vormen met de basis om installatieruimte te besparen.
8. Bijgevoegde handmatige apparaten zijn uitgerust om installatie en debuggen te vergemakkelijken.
9. Verschillende standaard spanningsniveaus zijn optioneel.
Bestelcodes:
| Type |
Poortgrootte |
Posities |
Klep Type |
| 4V410-15 |
1/2" |
5/2 weg |
Enkele Magneet |
| 4V420-15 |
1/2" |
5/2 weg |
Dubbele Magneet |
Symbool:
Specificatie:
| Model |
4V410-15 |
4V420-15 |
| Vloeistof |
Lucht (te filteren door 40μm filterelement) |
| Actie |
Interne piloot of externe piloot |
| Poortgrootte [Opmerking 1] |
In=Uit=Uitlaat=1/2" |
Opening grootte (Cv)
[Opmerking 4] |
4V410-15,4V420-15:48.0mm²(Cv=2.82)
4V430C-15:40.0mm²(Cv=2.35) |
| Klep type |
5 poort 2 positie |
| Bedrijfsdruk |
0.15~0.8MPa(21~114psi) |
| Bewijsdruk |
1.2MPa(175psi) |
| Temperatuur |
-20~70℃ |
| Materiaal van de behuizing |
Aluminiumlegering |
| Smering [Opmerking 2] |
Niet vereist |
| Max. frequentie [Opmerking 3] |
3 cycli/sec |
| Gewicht (g) |
590 |
720 |
[Opmerking 1] PT-draad, G-draad en NPT-draad zijn beschikbaar.
[Opmerking 2] Zodra gesmeerde lucht wordt gebruikt, ga dan verder met hetzelfde medium om de levensduur van de klep te optimaliseren. Smeermiddelen zoals ISO VG32 of equivalent worden aanbevolen.
[Opmerking 3] De maximale activeringsfrequentie is in de onbelaste toestand.
[Opmerking 4] Equivalente opening S en Cv worden allemaal berekend op basis van de stroomgegevens.
