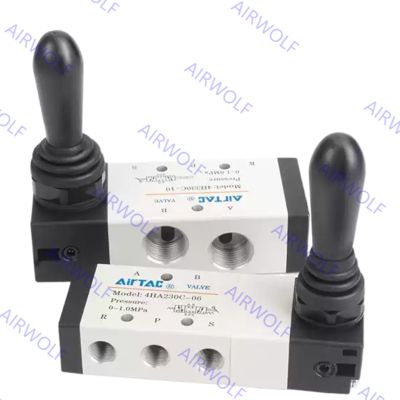

4H210-06/08, 4H230C-06/08, 4H230E-06/08 AIRTAC 4H Serie Handhendelklep 1/8", 1/4"
Producteigenschap:
1. Handmatige bediening, soepele bediening en exacte en betrouwbare oriëntatie.
2. Schuifkolomstructuur heeft een goede dichtheid en is lichtgewicht en eenvoudig te installeren en te demonteren.
3. Interne boring maakt gebruik van speciale verwerkingstechnologie die weinig wrijvingsslijtage heeft, lange levensduur.
4. Het is niet nodig om olie toe te voegen voor smering.
5. Paneelmontage maakt het handig om te installeren en toe te passen.
Bestelcodes:
| Artikelcode |
Poortgrootte |
Posities |
Klep Type |
| 4H210-06 |
1/8" |
5/2 weg |
Basistype |
| 4H210-08 |
1/4" |
5/2 weg |
Basistype |
| 4H230C-06 |
1/8" |
5/3 weg |
Gesloten Midden |
| 4H230E-06 |
1/8" |
5/3 weg |
Uitlaat Midden |
| 4H230C-08 |
1/4" |
5/3 weg |
Gesloten Midden |
| 4H230E-08 |
1/4" |
5/3 weg |
Uitlaat Midden |
Specificatie:
| Model |
210-06 |
230-06 |
210-08 |
230-08 |
| Vloeistof |
Lucht (te filteren door 40 μm filterelement) |
| Bediening |
Handmatige bediening direct werkend type) |
| Poortgrootte[Opmerking1] |
In=Uit=Uitlaat=1/8" |
In=Uit=1/4"；
Uitlaat=1/8" |
Opening grootte(Cv)
[Opmerking3] |
4H210-08:17.0mm²(Cv=1.0)
4H230C-08:13.6mm²(Cv=0.8) |
| Klep type |
5/2 weg |
5/3 weg |
5/2 weg |
5/3 weg |
| Smering [Opmerking2] |
Niet vereist |
| Drukbereik |
0~1.0MPa(0~145psi) |
| Bewijsdruk |
1.5MPa(215psi) |
| Temperatuur |
-20~70℃ |
| Materiaal van de behuizing |
Aluminiumlegering |
| Bedieningshoek |
±15° |
±8.5° |
±15° |
±8.5° |
[Opmerking1] PT-draad, G-draad en NPT-draad zijn beschikbaar;
[Opmerking2] Zodra gesmeerde lucht wordt gebruikt, ga dan verder met hetzelfde medium om de levensduur van de klep te optimaliseren. Het wordt aanbevolen om ISo VG32 smeermiddel of de olie met dezelfde kwaliteit te gebruiken.
[Opmerking3] Equivalente opening S en Cv worden allemaal berekend op basis van de gegevens van de stroomsnelheid.
Stroomdiagram:
Structuur:
Afmetingen:
Installatie:
Kwaliteitsnormen:
Het bedrijf voor de producten zijn gloednieuwe originele producten, geen tweedehands en gereviseerde producten, of laat een compenseerbare tien en retourneer het volledige bedrag, maar de koper is vanwege onze aankoop van modelfout niet verantwoordelijk voor retourzendingen, een andere van de verkoop van producten van het bedrijf geniet van een jaar vanaf de datum van verzending kwaliteitsborging, volgens de originele kwaliteitsnormen, tijdens de garantie met productproblemen, behoefte aan bevestigingstests door de fabrikant, de leverancier die moet worden opgelost, de vraagzijde als gevolg van opslag, gebruik, slecht onderhoud veroorzaakt door een product van lagere kwaliteit, en geen bezwaren opperen.
Voorbeelden:
U kunt een voorbeeld sturen om de producten aan te passen, we hebben veel ingenieurs die daarbij kunnen helpen; Als u een product van mij wilt, maar u niet zeker weet of het is wat u wilt, kunt u een voorbeeld van mij vragen, het is gratis.
After-sales service:
We kunnen een reeks after-sales service bieden, zoals productintroductie, montage, debugging, technische ondersteuning enzovoort.
