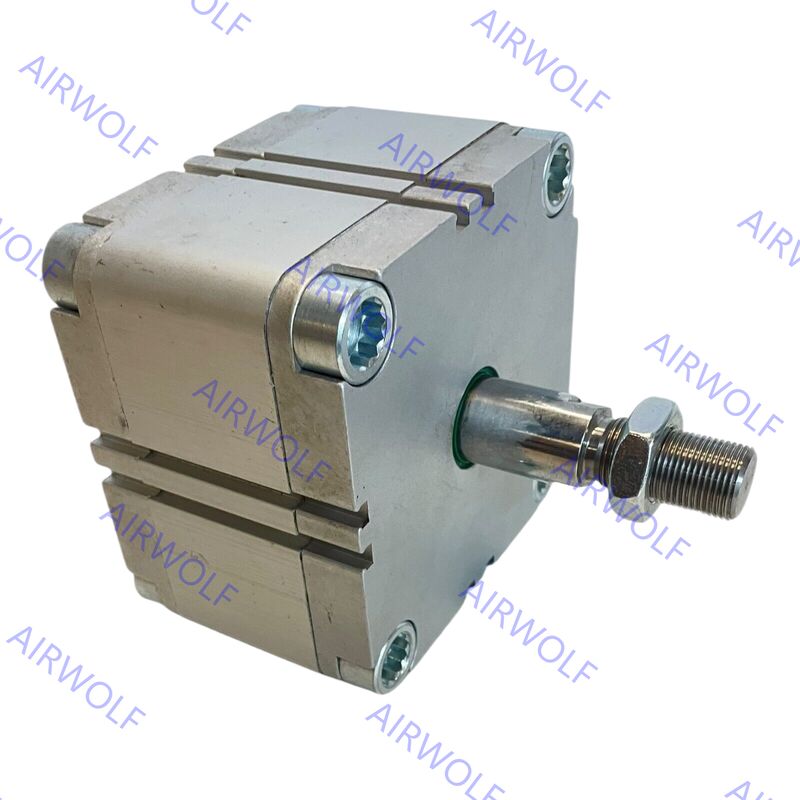

Festo-compacte cilinder met variabele slagkracht AEVUZ-63-...-P-A,-80,-100 -S2 -S6
De Festo AEVUZ-serie vertegenwoordigt een gespecialiseerde lijn van compacte cilinders met één werking, ontworpen met een uniek trekmechanisme.waardoor ze ideaal zijn voor toepassingen die precieze terugtrekkingsvermogen vereisen in gesloten ruimtesDeze cilinders werken volgens het veer-terug-principe, waarbij gecomprimeerde lucht de duwkracht genereert en een interne veer de betrouwbare trekbeweging voor de terugtrekking biedt.Belangrijkste modellen in deze serie zijn ontworpen met compacte afmetingen om de installatievoetafdruk te minimaliseren en tegelijkertijd een hoge krachtopbrengst te behoudenGebouwd van duurzame materialen zoals geanodiseerde aluminiumlegering en roestvrijstalen zuigerstangen, ondersteunen ze boringsgroottes variërend van kleinere diameters van 12 mm tot 100 mm,met aanpasbare slaglengtesDeze cilinders zijn gebouwd voor smeervrije werking, beschikken over magnetische zuigers voor positie-sensing en uitblinken in geautomatiseerde taken zoals vastklampen, uitstoten,of opheffen waarbij ruimte-optimalisatie en storingsvrije intrekking van cruciaal belang zijn.
Bestelcodes:
| Postcode |
Kolven (mm) |
Inhoud van het voertuig |
Deel nr. |
Type |
Postcode |
Kolven (mm) |
Inhoud van het voertuig |
Deel nr. |
Type |
| AEVUZ-63-...-P-A |
63 |
1... 25 |
156467 |
met vrouwelijk draadje |
AEVUZ-63-...-A-P-A |
63 |
1... 25 |
156487 |
met een dikte van niet meer dan 30 mm |
| AEVUZ-80-P-A |
80 |
1... 25 |
156468 |
met vrouwelijk draadje |
AEVUZ-80-...-A-P-A |
80 |
1... 25 |
156488 |
met een dikte van niet meer dan 30 mm |
| AEVUZ-100-...-P-A |
100 |
1... 25 |
156469 |
met vrouwelijk draadje |
AEVUZ-100-...-A-P-A |
100 |
1... 25 |
156489 |
met een dikte van niet meer dan 30 mm |
| AEVUZ-63-...-P-A-S6 |
63 |
1... 25 |
156477 |
met vrouwelijke draad, 120°C hittebestendig |
AEVUZ-63-...-A-P-A-S6 |
63 |
1... 25 |
156497 |
met mannelijke draad, 120°C hittebestendig |
| AEVUZ-80-...-P-A-S6 |
80 |
1... 25 |
156478 |
met vrouwelijke draad, 120°C hittebestendig |
AEVUZ-80-...-A-P-A-S6 |
80 |
1... 25 |
156498 |
met mannelijke draad, 120°C hittebestendig |
| AEVUZ-100-...-P-A-S6 |
100 |
1... 25 |
156479 |
met vrouwelijke draad, 120°C hittebestendig |
AEVUZ-100-...-A-P-A-S6 |
100 |
1... 25 |
156499 |
met mannelijke draad, 120°C hittebestendig |
Gegevensblad:
| Algemene technische gegevens |
| Kolven Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Pneumatische aansluiting |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Pistonstaaf einde |
Vrouwelijke draad |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
| Vlees van mannetjes |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
| Werkmedium |
Gecomprimeerde lucht volgens ISO 8573-1:2010 [7:4Het is niet mogelijk. |
| Toelichting op het bedienings-/pilootmedium |
Het vermogen van het voertuig om te schuiven is beperkt. |
| Ontwerp |
Pistonen |
| Pistonstaaf |
| Kussing |
Elastische dempingsringen/platen aan beide uiteinden |
| Positionering |
Via de nabijheidsschakelaar |
| Type montage |
Via doorgat |
| met vrouwelijke draad |
| met toebehoren |
| Montagepositie |
Ieder |
| Bedrijfsomstandigheden |
| Kolven Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Werkdruk |
Kolvenstang aan het ene uiteinde |
[MPa] |
0.15... 1 |
0.13... 1 |
0.1... 1 |
0.08... 1 |
0.06... 1 |
| [balk] |
1.5... 10 |
1.3... 10 |
1... 10 |
0.8... 10 |
0.6... 10 |
| [psi] |
21.8... 145 |
18.9... 145 |
14.5... 145 |
11.6... 145 |
8.7... 145 |
| Door de zuigerstaaf S2/S20 |
[MPa] |
0.17... 1 |
0.15... 1 |
0.14... 1 |
0.12... 1 |
0.1... 1 |
| [balk] |
1.7... 10 |
1.5... 10 |
1.4... 10 |
1.2... 10 |
1... 10 |
| [psi] |
24.7... 145 |
21.8... 145 |
20.3... 145 |
17.4... 145 |
14.5... 145 |
| Omgevingstemperatuur ((1) |
°C |
Basisversie: ₹20... +80 S6: 0... +120 |
| CRC(2) |
2 |
1) Opmerking: werkbereik van nabijheidsschakelaars
2) Meer informatie: www.festo.com/x/topic/crc
Materiaal:
| Compacte cilinder |
| De volgende categorieën: |
Buizenvat |
met een breedte van niet meer dan 50 mm |
| De volgende categorieën: |
Dekking |
met een breedte van niet meer dan 50 mm |
| De volgende categorieën: |
Pistonstaaf |
Ø 12... 32 |
met een breedte van niet meer dan 50 mm |
| Ø 40... 100 |
met een breedte van niet meer dan 50 mm |
| De volgende categorieën: |
met een vermogen van niet meer dan 10 kW |
Ø 12... 16 |
met een breedte van niet meer dan 50 mm |
| Ø 20... 100 |
gegalvaniseerd staal |
| De volgende categorieën: |
Dynamische zegels |
Basisversie: Polyurethaan, S6: Fluorrubber |
Afmetingen:
