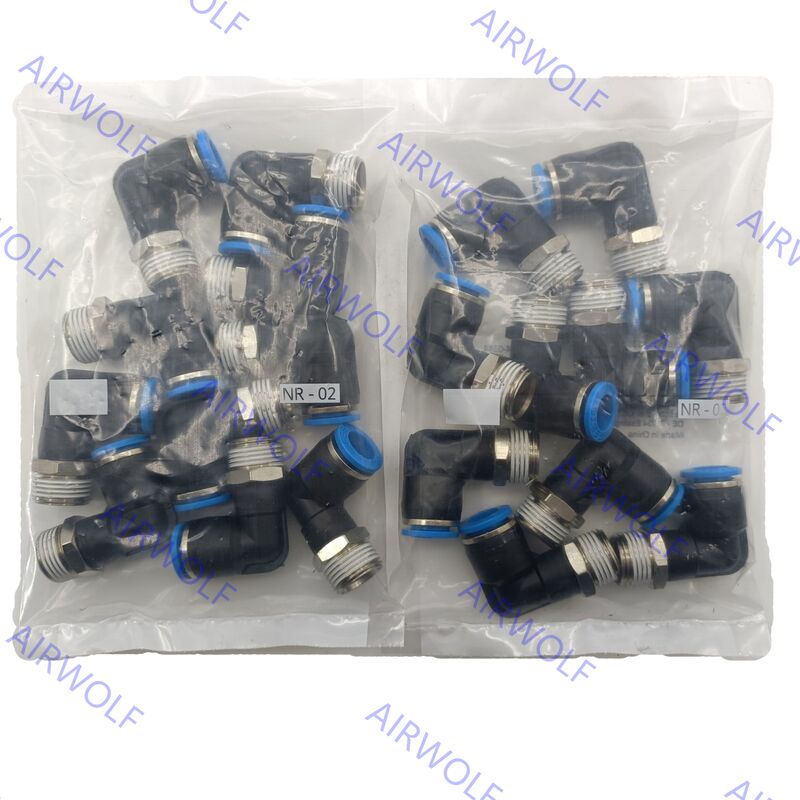

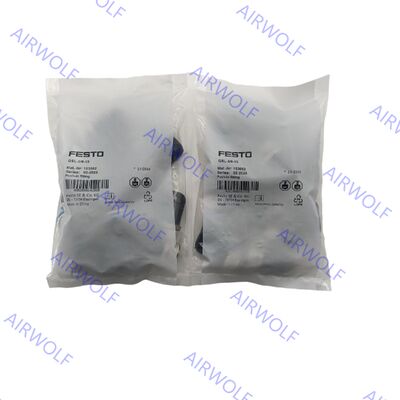

QSL-3/8-6 QSL-3/8-8 QSL-3/8-8-50 QSL-3/8-10 QSL-3/8-10-20 Festo QSL-serie L-vormige insteekstuk
Gebouwd om betrouwbare prestaties te leveren in veeleisende industriële omgevingen,de Festo QSL Fitting heeft een duurzame constructie met een carrosserie gemaakt van robuust PBT-plastic en kritieke onderdelen zoals de vastklem van hooggelegeerd staalDit zorgt voor een veilige, trillingsbestendige greep op de buizen zonder oppervlaktebeschadiging.De installatie behoudt een stabiele prestatie bij een brede werkdruk van maximaal 14 bar en een temperatuurbereik van -10 °C tot +80 °C, ondersteund door NBR-dichtingen voor lekvrije verbindingen.Dit robuuste ontwerp garandeert een lange termijn betrouwbaarheid en minimaal onderhoud voor continue werking in geautomatiseerde machines en industriële automatiseringssystemen.
Bestelcodes:
| Postcode |
Portverbinding1 |
Portverbinding2 |
Deel nr. |
Verpakkingshoeveelheid |
| QSL-3/8-6 |
Vleesdraad R3/8 |
Buizen OD: 6 mm |
190660 |
10 |
| QSL-3/8-8 |
Vleesdraad R3/8 |
Buizen OD: 8 mm |
153050 |
10 |
| QSL-3/8-8-50 |
Vleesdraad R3/8 |
Buizen OD: 8 mm |
130735 |
50 |
| QSL-3/8-10 |
Vleesdraad R3/8 |
Buizen OD: 10 mm |
153052 |
10 |
| QSL-3/8-10-20 |
Vleesdraad R3/8 |
Buizen OD: 10 mm |
130736 |
20 |
Gegevensblad:
| Algemene technische gegevens Metrische en G-mannelijke draad |
| Pneumatische aansluiting, poort 1 |
Vlees van de soort gebruikt voor de vervaardiging van textiel |
Vrouwelijk draad G1/8 |
Mannelijke draad G1/4 |
Vleesdraad G3/8 |
Mannelijke draad G1/2 |
Mannelijke draad G3/4 |
| Ontwerp |
Stok-trek principe |
| Montagepositie |
niet-verplichte |
| Tipe afdichting op de gescreefde stekker |
Verzegelring |
| Nominaal koppel |
1.2 Nm |
5.4 Nm |
9 Nm |
15.5 Nm |
26 Nm |
20 Nm |
| Tolerantie voor nominaal trekmoment |
± 20% |
| Nominale omvang |
1.8... 2,4 mm |
2.6... 6 mm |
3.1... 8,5 mm |
4.2... 11 mm |
6.4... 13 mm |
20 mm |
| Diepte van het inbrengen van de buizen 1) |
14.9... 17 mm |
14.9... 20,7 mm |
17... 23,4 mm |
18.1... 24,8 mm |
23.3... 24,8 mm |
27.54 mm |
| Gewicht van het product |
8... 13 g |
7.7... 31 g |
13... 48 g |
20... 97 g |
33... 158 g |
91.2 g |
1) De aangegeven inzetdieptes zijn referentiewaarden en kunnen afhankelijk van het type licht variëren.
| Algemene technische gegevens R-draad van mannetjes |
| Pneumatische aansluiting, poort 1 |
Vrouwelijk draad R1/8 |
Vleesdraad R1/4 |
Vleesdraad R3/8 |
Mannelijke draad R1/2 |
| Ontwerp |
Stok-trek principe |
| Montagepositie |
niet-verplichte |
| Tipe afdichting op de gescreefde stekker |
Verpakkingen |
| Nominale omvang |
2.4... 6 mm |
2.8... 8,5 mm |
4.2... 11 mm |
6.3... 13 mm |
| Diepte van het inbrengen van de buizen 1) |
11.6... 20,7 mm |
11.9... 23,4 mm |
17... 24,8 mm |
20.2... 24,8 mm |
1) De aangegeven inzetdieptes zijn referentiewaarden en kunnen afhankelijk van het type licht variëren.
| Algemene technische gegevens G-draad van vrouwelijke oorsprong |
| Pneumatische aansluiting, poort 1 |
Vrouwelijke draad G1/8 |
Vrouwelijke draad G1/4 |
Vrouwelijke garens G3/8 |
Vrouwelijke draad G1/2 |
| Ontwerp |
Stok-trek principe |
| Montagepositie |
niet-verplichte |
| Tipe afdichting op de gescreefde stekker |
Verpakkingen |
| Nominale omvang |
2.8... 7 mm |
3... 11 mm |
5... 11 mm |
11... 15 mm |
| Algemene technische gegevens |
| Pneumatische aansluiting, poort 1 |
Indrukkerslee Ø 4 mm |
Indrukkende mouw Ø 6 mm |
Installingshoesje Ø 8 mm |
Indrukkende mouw Ø 10 mm |
Indrukkende mouw Ø 12 mm |
Installingshuls Ø 16 mm |
| Ontwerp |
Stok-trek principe |
| Montagepositie |
niet-verplichte |
| Nominale omvang |
2.5 mm |
2.3... 4 mm |
2.3... 6 mm |
3.8... 7,5 mm |
3.7... 9 mm |
7.8... 11 mm |
| Pneumatische aansluiting, poort 1 |
voor buizen met een buitendiameter van 4 mm |
voor buizen met een buitendiameter van 6 mm |
voor buizen met een buitendiameter van 8 mm |
voor buizen met een buitendiameter van 10 mm |
voor buizen met een buitendiameter van 12 mm |
voor buizen met een buitendiameter van 16 mm |
| Ontwerp |
Stok-trek principe |
| Montagepositie |
niet-verplichte |
| Tipe afdichting op de gescreefde stekker |
— |
Verpakkingen |
| Nominale omvang |
2.8mm |
2.8- Wat is er?4.3 mm |
2.8...7 mm |
4.3...9 mm |
6.2...11 mm |
13 mm |
| Pneumatische aansluiting, poort 2 |
voor buizen met een buitendiameter van 4 mm |
voor buizen met een buitendiameter van 6 mm |
voor buizen met een buitendiameter van 8 mm |
voor buizen met een buitendiameter van 10 mm |
voor buizen met een buitendiameter van 12 mm |
voor buizen met een buitendiameter van 16 mm |
voor buizen met een buitendiameter van 22 mm |
| Diepte van het inbrengen van de buizen 1) |
14.9 mm |
17 mm |
18.2 mm |
20.7 mm |
23.3 mm |
24.8 mm |
27.54 mm |
1) De aangegeven inzetdieptes zijn referentiewaarden en kunnen afhankelijk van het type licht variëren.
Bedienings- en omgevingsomstandigheden:
| Werkdruk in het volledige temperatuurbereik |
- 0,95... 6 bar |
| Temperatuur-afhankelijke werkdruk |
-0,95... 14 bar |
| Opmerking over de werkdruk |
Water: max. 0,6 MPa bij max. 50°C |
| Werkmedium |
Gecomprimeerde lucht volgens ISO 8573-1:2010 [7:-:-]
Water (vloeistof, ijsvrij) |
| Opmerking betreffende het exploitatie- en pilootmedium |
Gesmeerde werking mogelijk
Water: G-draad alleen mogelijk met een afdichtingsring van het type OL als aanvullend accessoire |
| Omgevingstemperatuur |
-10... 80°C |
| Corrosiebestendigheidsklasse CRC 1) |
1 - lage corrosie-spanning |
| Maritieme classificatie |
Zie certificaat |
1) Meer informatie: www.festo.com/x/topic/kbk
Materiaal:
| Materiële behuizing |
Anodisatialuminium, Messing, vernield, PBT |
| Materiaal loslaatring |
POM |
| Kleur van de loslaatring |
Blauw |
| Materiaal voor het afdichten van buizen |
NBR |
| Materiële buisclampcomponent |
met een breedte van niet meer dan 50 mm |
| Toelichting op de materialen |
RoHS-conform |
| Materiaal noten |
met een breedte van niet meer dan 50 mm |
| Materiaal holle bouten |
met een breedte van niet meer dan 50 mm |
| Geschiktheid van de schoonruimte, gemeten volgens ISO 1464414 1) |
Klasse 4 volgens ISO 14644-1Element dat statisch is geïnstalleerd, geen zinvolle evaluatie mogelijk volgens ISO 14644-1 |
1) Voor installingshulzen QSH en blokknoppen QSC-...H is volgens ISO 14644-1 geen zinvolle evaluatie mogelijk (componenten die statisch zijn geïnstalleerd)
