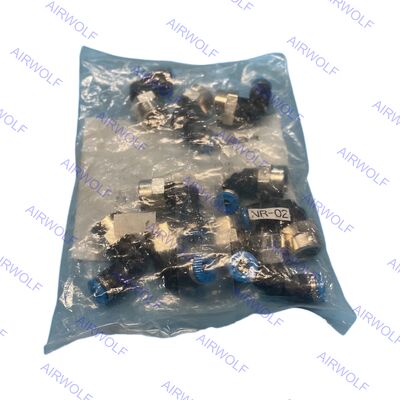

QSF-1/8-4-B QSF-1/8-4-B-100 QSF-1/8-6-B QSF-1/8-6-B-100 Festo QSF Serie Snelkoppeling
De Festo QSF Serie maakt deel uit van het Quick Star (QS) assortiment pneumatische snelkoppelingen, ontworpen voor het verbinden van leidingen met schroefdraadaansluitingen in perslucht- en watersystemen. Dit zijn rechte schroefdraadadapters die een binnendraad bieden voor een push-in leidingverbinding. Ze zijn vervaardigd uit vernikkeld messing voor hoge corrosiebestendigheid en beschikken over een roestvrijstalen borgklauw aan de binnenkant van de koppeling die de leiding stevig vastgrijpt zonder het oppervlak te beschadigen. De serie biedt een breed scala aan configuraties met verschillende schroefdraadmaten (metrisch, G parallel of R conisch) en buitendiameters van de leiding (OD) om aan talloze verbindingsbehoeften te voldoen, zoals de QSF-1/4-8-B voor G1/4 schroefdraad naar 8 mm OD leiding of de QSF-1/2-12-B voor G1/2 schroefdraad naar 12 mm OD leiding.
Bestelcodes:
| Artikelcode |
Aansluiting poort 1 |
Aansluiting poort 2 |
Onderdeel nr. |
Verpakkingseenheid |
| QSF-1/8-4-B |
Buitendraad R1/8 |
Leiding OD: 4 mm |
153022 |
10 |
| QSF-1/8-4-B-100 |
Buitendraad R1/8 |
Leiding OD: 4 mm |
130709 |
100 |
| QSF-1/8-6-B |
Buitendraad R1/8 |
Leiding OD: 6 mm |
153023 |
10 |
| QSF-1/8-6-B-100 |
Buitendraad R1/8 |
Leiding OD: 6 mm |
130710 |
100 |
Datasheet:
| Algemene technische gegevens – Metrische en G buitendraad |
| Pneumatische aansluiting, poort 1 |
Buitendraad M5 |
Buitendraad G1/8 |
Buitendraad G1/4 |
Buitendraad G3/8 |
Buitendraad G1/2 |
Buitendraad G3/4 |
| Uitvoering |
Push-pull principe |
| Montagepositie |
optioneel |
| Type afdichting op schroefplug |
Afdichtring |
| Nominaal koppel |
1,2 Nm |
5,4 Nm |
9 Nm |
15,5 Nm |
26 Nm |
20 Nm |
| Tolerantie voor nominaal aanhaalmoment |
± 20% |
| Nominale maat |
1,8 ... 2,4 mm |
2,6 ... 6 mm |
3,1 ... 8,5 mm |
4,2 ... 11 mm |
6,4 ... 13 mm |
20 mm |
| Insteekdiepte leiding 1) |
14,9 ... 17 mm |
14,9 ... 20,7 mm |
17 ... 23,4 mm |
18,1 ... 24,8 mm |
23,3 ... 24,8 mm |
27,54 mm |
| Productgewicht |
8 ... 13 g |
7,7 ... 31 g |
13 ... 48 g |
20 ... 97 g |
33 ... 158 g |
91,2 g |
1) De aangegeven insteekdiepten van de leiding zijn referentiewaarden en kunnen enigszins variëren afhankelijk van het type.
| Algemene technische gegevens – R buitendraad |
| Pneumatische aansluiting, poort 1 |
Buitendraad R1/8 |
Buitendraad R1/4 |
Buitendraad R3/8 |
Buitendraad R1/2 |
| Uitvoering |
Push-pull principe |
| Montagepositie |
optioneel |
| Type afdichting op schroefplug |
Coating |
| Nominale maat |
2,4 ... 6 mm |
2,8 ... 8,5 mm |
4,2 ... 11 mm |
6,3 ... 13 mm |
| Insteekdiepte leiding ¹) |
11,6 ... 20,7 mm |
11,9 ... 23,4 mm |
17 ... 24,8 mm |
20,2 ... 24,8 mm |
1) De aangegeven insteekdiepten van de leiding zijn referentiewaarden en kunnen enigszins variëren afhankelijk van het type.
| Algemene technische gegevens – G binnendraad |
| Pneumatische aansluiting, poort 1 |
Binnendraad G1/8 |
Binnendraad G1/4 |
Binnendraad G3/8 |
Binnendraad G1/2 |
| Uitvoering |
Push-pull principe |
| Montagepositie |
optioneel |
| Type afdichting op schroefplug |
Coating |
| Nominale maat |
2,8 ... 7 mm |
3 ... 11 mm |
5 ... 11 mm |
11 ... 15 mm |
| Algemene technische gegevens – Push-in huls |
| Pneumatische aansluiting, poort 1 |
Push-in huls Ø 4 mm |
Push-in huls Ø 6 mm |
Push-in huls Ø 8 mm |
Push-in huls Ø 10 mm |
Push-in huls Ø 12 mm |
Push-in huls Ø 16 mm |
| Uitvoering |
Push-pull principe |
| Montagepositie |
optioneel |
| Nominale maat |
2,5 mm |
2,3 ... 4 mm |
2,3 ... 6 mm |
3,8 ... 7,5 mm |
3,7 ... 9 mm |
7,8 ... 11 mm |
| Pneumatische aansluiting, poort 1 |
Voor leiding buitendiameter van 4 mm |
Voor leiding buitendiameter van 6 mm |
Voor leiding buitendiameter van 8 mm |
Voor leiding buitendiameter van 10 mm |
Voor leiding buitendiameter van 12 mm |
Voor leiding buitendiameter van 16 mm |
| Uitvoering |
Push-pull principe |
| Montagepositie |
optioneel |
| Type afdichting op schroefplug |
— |
Coating |
| Nominale maat |
2,8 mm |
2,8...4,3 mm |
2,8...7 mm |
4,3...9 mm |
6,2...11 mm |
13 mm |
| Pneumatische aansluiting, poort 2 |
Voor leiding buitendiameter van 4 mm |
Voor leiding buitendiameter van 6 mm |
Voor leiding buitendiameter van 8 mm |
Voor leiding buitendiameter van 10 mm |
Voor leiding buitendiameter van 12 mm |
Voor leiding buitendiameter van 16 mm |
Voor leiding buitendiameter van 22 mm |
| Insteekdiepte leiding 1) |
14,9 mm |
17 mm |
18,2 mm |
20,7 mm |
23,3 mm |
24,8 mm |
27,54 mm |
1) De aangegeven insteekdiepten van de leiding zijn referentiewaarden en kunnen enigszins variëren afhankelijk van het type.
Bedrijfs- en omgevingscondities:
| Bedrijfsdruk volledig temperatuurbereik |
-0,95 ... 6 bar |
| Temperatuurafhankelijke bedrijfsdruk |
-0,95 ... 14 bar |
| Opmerking over bedrijfsdruk |
Water: max. 0,6 MPa bij max. 50°C |
| Bedrijfsmedium |
Perslucht volgens ISO 8573-1:2010 [7:-:-]
Water (vloeibaar, ijsvrij) |
| Opmerking over bedrijfs- en stuurbedium |
Gesmeerde werking mogelijk
Water: G-schroefdraad alleen mogelijk met afdichtring type OL als extra accessoire |
| Omgevingstemperatuur |
-10 ... 80°C |
| Corrosiebestendigheidsklasse CRC 1) |
1 - Lage corrosiebelasting |
| Maritieme classificatie |
Zie certificaat |
1) Meer informatie www.festo.com/x/topic/kbk
Materialen:
| Materiaal behuizing |
Geanodiseerd aluminium, Messing, vernikkeld, PBT |
| Materiaal ontgrendelring |
POM |
| Kleur ontgrendelring |
Blauw |
| Materiaal leidingafdichting |
NBR |
| Materiaal leidingklemcomponent |
Hooggelegeerd roestvrij staal |
| Opmerking over materialen |
RoHS-conform |
| Materiaal moer |
Vernikkeld messing |
| Materiaal holle bout |
Vernikkeld messing |
| Geschiktheid voor cleanroom, gemeten volgens ISO 1464414 1) |
Klasse 4 volgens ISO 14644-1 Element statisch geïnstalleerd, geen zinvolle evaluatie mogelijk volgens ISO 14644-1 |
1) Voor push-in hulzen QSH en blindpluggen QSC-...H, geen zinvolle evaluatie mogelijk volgens ISO 14644-1 (statisch geïnstalleerde componenten)
