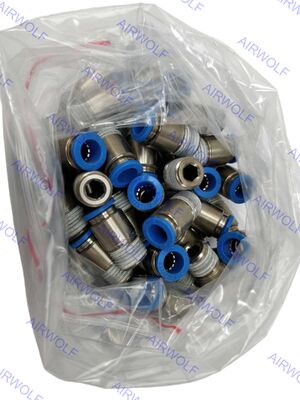

QS-1/4-6 QS-1/4-6-100 QS-1/4-8 QS-1/4-8-50 Festo QS Serie Push-in Fitting
De Festo QS Serie biedt uitzonderlijke veelzijdigheid met een uitgebreid assortiment configuraties, waaronder rechte, elleboog-, T-stuk- en doorvoerfittingen, om aan elke pneumatische lay-out te voldoen. Compatibel met diverse slangmaterialen en een breed scala aan metrische slangdiameters, biedt het een uniforme oplossing voor diverse verbindingsbehoeften. Deze uitgebreide selectie, gecombineerd met optionele schroefdraadaansluitingen, zorgt voor naadloze integratie in bestaande systemen, waardoor het een fundamenteel en flexibel component is voor automatisering, verpakking en machinebouw wereldwijd.
Bestelcodes:
| Artikelcode |
Poortverbinding1 |
Poortverbinding2 |
Artikelnummer |
Verpakkingseenheid |
| QS-1/4-6 |
Buitendraad R1/4 |
Slang OD: 6 mm |
153003 |
10 |
| QS-1/4-6-100 |
Buitendraad R1/4 |
Slang OD: 6 mm |
130677 |
100 |
| QS-1/4-8 |
Buitendraad R1/4 |
Slang OD: 8 mm |
153005 |
10 |
| QS-1/4-8-50 |
Buitendraad R1/4 |
Slang OD: 8 mm |
130678 |
50 |
Datasheet:
| Algemene technische gegevens – Metrische en G buitendraad |
| Pneumatische aansluiting, poort 1 |
Buitendraad M5 |
Buitendraad G1/8 |
Buitendraad G1/4 |
Buitendraad G3/8 |
Buitendraad G1/2 |
Buitendraad G3/4 |
| Ontwerp |
Push-pull principe |
| Montagepositie |
optioneel |
| Type afdichting op schroefplug |
Afdichtring |
| Nominaal koppel |
1,2 Nm |
5,4 Nm |
9 Nm |
15,5 Nm |
26 Nm |
20 Nm |
| Tolerantie voor nominaal aanhaalmoment |
± 20% |
| Nominale maat |
1,8 ... 2,4 mm |
2,6 ... 6 mm |
3,1 ... 8,5 mm |
4,2 ... 11 mm |
6,4 ... 13 mm |
20 mm |
| Slanginbrengdiepte 1) |
14,9 ... 17 mm |
14,9 ... 20,7 mm |
17 ... 23,4 mm |
18,1 ... 24,8 mm |
23,3 ... 24,8 mm |
27,54 mm |
| Productgewicht |
8 ... 13 g |
7,7 ... 31 g |
13 ... 48 g |
20 ... 97 g |
33 ... 158 g |
91,2 g |
1) De aangegeven slanginbrengdiepten zijn referentiewaarden en kunnen enigszins variëren afhankelijk van het type.
| Algemene technische gegevens – Buitendraad R |
| Pneumatische aansluiting, poort 1 |
Buitendraad R1/8 |
Buitendraad R1/4 |
Buitendraad R3/8 |
Buitendraad R1/2 |
| Ontwerp |
Push-pull principe |
| Montagepositie |
optioneel |
| Type afdichting op schroefplug |
Coating |
| Nominale maat |
2,4 ... 6 mm |
2,8 ... 8,5 mm |
4,2 ... 11 mm |
6,3 ... 13 mm |
| Slanginbrengdiepte ¹) |
11,6 ... 20,7 mm |
11,9 ... 23,4 mm |
17 ... 24,8 mm |
20,2 ... 24,8 mm |
1) De aangegeven slanginbrengdiepten zijn referentiewaarden en kunnen enigszins variëren afhankelijk van het type.
| Algemene technische gegevens – Binnendraad G |
| Pneumatische aansluiting, poort 1 |
Binnendraad G1/8 |
Binnendraad G1/4 |
Binnendraad G3/8 |
Binnendraad G1/2 |
| Ontwerp |
Push-pull principe |
| Montagepositie |
optioneel |
| Type afdichting op schroefplug |
Coating |
| Nominale maat |
2,8 ... 7 mm |
3 ... 11 mm |
5 ... 11 mm |
11 ... 15 mm |
| Algemene technische gegevens – Push-in mouw |
| Pneumatische aansluiting, poort 1 |
Push-in mouw Ø 4 mm |
Push-in mouw Ø 6 mm |
Push-in mouw Ø 8 mm |
Push-in mouw Ø 10 mm |
Push-in mouw Ø 12 mm |
Push-in mouw Ø 16 mm |
| Ontwerp |
Push-pull principe |
| Montagepositie |
optioneel |
| Nominale maat |
2,5 mm |
2,3 ... 4 mm |
2,3 ... 6 mm |
3,8 ... 7,5 mm |
3,7 ... 9 mm |
7,8 ... 11 mm |
| Pneumatische aansluiting, poort 1 |
Voor slang buitendiameter van 4 mm |
Voor slang buitendiameter van 6 mm |
Voor slang buitendiameter van 8 mm |
Voor slang buitendiameter van 10 mm |
Voor slang buitendiameter van 12 mm |
Voor slang buitendiameter van 16 mm |
| Ontwerp |
Push-pull principe |
| Montagepositie |
optioneel |
| Type afdichting op schroefplug |
— |
Coating |
| Nominale maat |
2,8 mm |
2,8...4,3 mm |
2,8...7 mm |
4,3...9 mm |
6,2...11 mm |
13 mm |
| Pneumatische aansluiting, poort 2 |
Voor slang buitendiameter van 4 mm |
Voor slang buitendiameter van 6 mm |
Voor slang buitendiameter van 8 mm |
Voor slang buitendiameter van 10 mm |
Voor slang buitendiameter van 12 mm |
Voor slang buitendiameter van 16 mm |
Voor slang buitendiameter van 22 mm |
| Slanginbrengdiepte 1) |
14,9 mm |
17 mm |
18,2 mm |
20,7 mm |
23,3 mm |
24,8 mm |
27,54 mm |
1) De aangegeven slanginbrengdiepten zijn referentiewaarden en kunnen enigszins variëren afhankelijk van het type.
Bedrijfs- en omgevingscondities:
| Bedrijfsdruk volledig temperatuurbereik |
-0,95 ... 6 bar |
| Temperatuurafhankelijke bedrijfsdruk |
-0,95 ... 14 bar |
| Opmerking over bedrijfsdruk |
Water: max. 0,6 MPa bij max. 50°C |
| Bedrijfsmedium |
Perslucht volgens ISO 8573-1:2010 [7:-:-]
Water (vloeibaar, ijsvrij) |
| Opmerking over bedrijfs- en stuursignaalmedium |
Gesmeerd bedrijf mogelijk
Water: G-schroefdraad alleen mogelijk met afdichtring type OL als extra accessoire |
| Omgevingstemperatuur |
-10 ... 80°C |
| Corrosiebestendigheidsklasse CRC 1) |
1 - Lage corrosiebelasting |
| Maritieme classificatie |
Zie certificaat |
1) Meer informatie www.festo.com/x/topic/kbk
Materialen:
| Materiaal behuizing |
Geanodiseerd aluminium, Messing, vernikkeld, PBT |
| Materiaal ontgrendelring |
POM |
| Kleur ontgrendelring |
Blauw |
| Materiaal slangafdichting |
NBR |
| Materiaal slangklemelement |
Hooggelegeerd roestvrij staal |
| Opmerking over materialen |
RoHS-conform |
| Materiaal moer |
Vernikkeld messing |
| Materiaal holle bout |
Vernikkeld messing |
| Geschiktheid voor cleanroom, gemeten volgens ISO 1464414 1) |
Klasse 4 volgens ISO 14644-1 Element statisch geïnstalleerd, geen zinvolle evaluatie mogelijk volgens ISO 14644-1 |
1) Voor push-in mouwen QSH en blindpluggen QSC-...H, geen zinvolle evaluatie mogelijk volgens ISO 14644-1 (elementen statisch geïnstalleerd)
Afmetingen:
