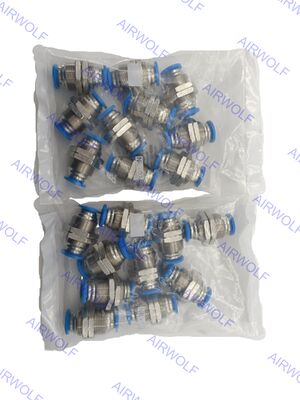

Festo QSS-8 QSS-8-50 QSS-10 QSS-10-50 QSS-serie Insteekconnector
De QSS-serie is ontworpen voor robuuste prestaties en werkt binnen een breed temperatuurbereik van -10°C tot +80°C. Het kan een breed werkdrukbereik aan, doorgaans van een vacuüm van -0,095 MPa (-0,95 bar) tot 0,6 MPa (6 bar) over het volledige temperatuurspectrum, met een maximale druk van maximaal 14 bar onder specifieke omstandigheden. De fittingen zijn ontworpen voor gebruik met perslucht (volgens ISO 8573-1:2010) en water, en de gesmeerde werking wordt volledig ondersteund. Een belangrijk voordeel is het push-in-installatiemechanisme, dat moeiteloze, snelle verbindingen mogelijk maakt zonder dat er schroefdraadafdichting nodig is, omdat de fitting een geïntegreerd afdichtingsmechanisme heeft. Voor gevoelige omgevingen voldoen veel modellen aan RoHS en voldoen ze aan de cleanroomklasse 4-normen volgens ISO 14644-1.
Bestelcodes:
| Artikelcode |
Poortverbinding1 |
Poortverbinding2 |
Onderdeelnr. |
Verpakkingshoeveelheid |
| QSS-8 |
Buitendiameter slang: 8 mm |
Buitendiameter slang: 8 mm |
153159 |
10 |
| QSS-8-50 |
Buitendiameter slang: 8 mm |
Buitendiameter slang: 8 mm |
130790 |
50 |
| QSS-10 |
Buitendiameter slang: 10 mm |
Buitendiameter slang: 10 mm |
153160 |
10 |
| QSS-10-50 |
Buitendiameter slang: 10 mm |
Buitendiameter slang: 10 mm |
130791 |
50 |
Gegevensblad:
| Algemene technische gegevens – Metrische en G-buitendraad |
| Pneumatische aansluiting, poort 1 |
Buitendraad M5 |
Buitendraad G1/8 |
Buitendraad G1/4 |
Buitendraad G3/8 |
Buitendraad G1/2 |
Buitendraad G3/4 |
| Ontwerp |
Push-pull-principe |
| Montagepositie |
optioneel |
| Type afdichting op schroefplug |
Afdichtingsring |
| Nominaal koppel |
1,2 Nm |
5,4 Nm |
9 Nm |
15,5 Nm |
26 Nm |
20 Nm |
| Tolerantie voor nominaal aanhaalmoment |
± 20% |
| Nominale maat |
1,8 ... 2,4 mm |
2,6 ... 6 mm |
3,1 ... 8,5 mm |
4,2 ... 11 mm |
6,4 ... 13 mm |
20 mm |
| Slanginvoerdiepte 1) |
14,9 ... 17 mm |
14,9 ... 20,7 mm |
17 ... 23,4 mm |
18,1 ... 24,8 mm |
23,3 ... 24,8 mm |
27,54 mm |
| Productgewicht |
8 ... 13 gram |
7,7 ... 31 gram |
13 ... 48 gram |
20 ... 97 gram |
33 ... 158 gram |
91,2 gram |
1) De aangegeven insteekdieptes van de slangen zijn referentiewaarden en kunnen afhankelijk van het type enigszins variëren.
| Algemene technische gegevens – Mannelijke R-draad |
| Pneumatische aansluiting, poort 1 |
Buitendraad R1/8 |
Buitendraad R1/4 |
Buitendraad R3/8 |
Buitendraad R1/2 |
| Ontwerp |
Push-pull-principe |
| Montagepositie |
optioneel |
| Type afdichting op schroefplug |
Coating |
| Nominale maat |
2,4 ... 6 mm |
2,8 ... 8,5 mm |
4,2 ... 11 mm |
6,3 ... 13 mm |
| Slanginvoerdiepte ¹) |
11,6 ... 20,7 mm |
11,9 ... 23,4 mm |
17 ... 24,8 mm |
20,2 ... 24,8 mm |
1) De aangegeven insteekdieptes van de slangen zijn referentiewaarden en kunnen afhankelijk van het type enigszins variëren.
| Algemene technische gegevens – Vrouwelijke G-draad |
| Pneumatische aansluiting, poort 1 |
Binnendraad G1/8 |
Binnendraad G1/4 |
Binnendraad G3/8 |
Binnendraad G1/2 |
| Ontwerp |
Push-pull-principe |
| Montagepositie |
optioneel |
| Type afdichting op schroefplug |
Coating |
| Nominale maat |
2,8 ... 7 mm |
3 ... 11 mm |
5 ... 11 mm |
11 ... 15 mm |
| Algemene technische gegevens – Insteekhuls |
| Pneumatische aansluiting, poort 1 |
Insteekhuls Ø 4 mm |
Insteekhuls Ø 6 mm |
Insteekhuls Ø 8 mm |
Insteekhuls Ø 10 mm |
Insteekhuls Ø 12 mm |
Insteekhuls Ø 16 mm |
| Ontwerp |
Push-pull-principe |
| Montagepositie |
optioneel |
| Nominale maat |
2,5 mm |
2,3 ... 4 mm |
2,3 ... 6 mm |
3,8 ... 7,5 mm |
3,7 ... 9 mm |
7,8 ... 11 mm |
| Pneumatische aansluiting, poort 1 |
Voor buizen met een buitendiameter van 4 mm |
Voor buizen met een buitendiameter van 6 mm |
Voor buizen met een buitendiameter van 8 mm |
Voor buizen met een buitendiameter van 10 mm |
Voor buizen met een buitendiameter van 12 mm |
Voor buizen met een buitendiameter van 16 mm |
| Ontwerp |
Push-pull-principe |
| Montagepositie |
optioneel |
| Type afdichting op schroefplug |
— |
Coating |
| Nominale maat |
2,8 mm |
2,8...4,3 mm |
2,8...7 mm |
4,3...9 mm |
6,2...11 mm |
13 mm |
| Pneumatische aansluiting, poort 2 |
Voor buizen met een buitendiameter van 4 mm |
Voor buizen met een buitendiameter van 6 mm |
Voor buizen met een buitendiameter van 8 mm |
Voor buizen met een buitendiameter van 10 mm |
Voor buizen met een buitendiameter van 12 mm |
Voor buizen met een buitendiameter van 16 mm |
Voor buizen met een buitendiameter van 22 mm |
| Slanginvoerdiepte 1) |
14,9 mm |
17 mm |
18,2 mm |
20,7 mm |
23,3 mm |
24,8 mm |
27,54 mm |
1) De aangegeven insteekdieptes van de slangen zijn referentiewaarden en kunnen afhankelijk van het type enigszins variëren.
Bedrijfs- en omgevingsomstandigheden:
| Bedrijfsdruk volledig temperatuurbereik |
-0,95 ... 6 bar |
| Temperatuurafhankelijke werkdruk |
-0,95 ... 14bar |
| Opmerking over de bedrijfsdruk |
Water: maximaal. 0,6 MPa bij max. 50°C |
| Bedrijfsmedium |
Perslucht volgens ISO 8573-1:2010 [7:-:-]
Water (vloeibaar, ijsvrij) |
| Opmerking over bedrijfs- en stuurmedium |
Gesmeerde werking mogelijk
Water: G-schroefdraad alleen mogelijk met afdichtring type OL als extra accessoire |
| Omgevingstemperatuur |
-10 ... 80°C |
| Corrosiebestendigheidsklasse CRC 1) |
1 - Lage corrosiestress |
| Maritieme classificatie |
Zie certificaat |
1) Meer informatie www.festo.com/x/topic/kbk
Materialen:
| Materiaal behuizing |
Geanodiseerd aluminium, messing, vernikkeld, PBT |
| Materiaal ontgrendelingsring |
POM |
| Kleur van de ontgrendelingsring |
Blauw |
| Materiaal slangafdichting |
NBR |
| Materiaal slangklemonderdeel |
Hooggelegeerd roestvrij staal |
| Opmerking over materialen |
RoHS-conform |
| Materiaal moer |
Vernikkeld messing |
| Materiaal holle bout |
Vernikkeld messing |
| Geschiktheid voor cleanrooms, gemeten volgens ISO 1464414 1) |
Klasse 4 volgens ISO 14644-1 Element statisch geïnstalleerd, geen zinvolle evaluatie mogelijk volgens ISO 14644-1 |
1) Voor steekhulzen QSH en blindstoppen QSC-...H geen zinvolle evaluatie mogelijk conform ISO 14644-1 (statisch geïnstalleerde componenten)
Afmetingen:
Kwaliteitsnormen:
