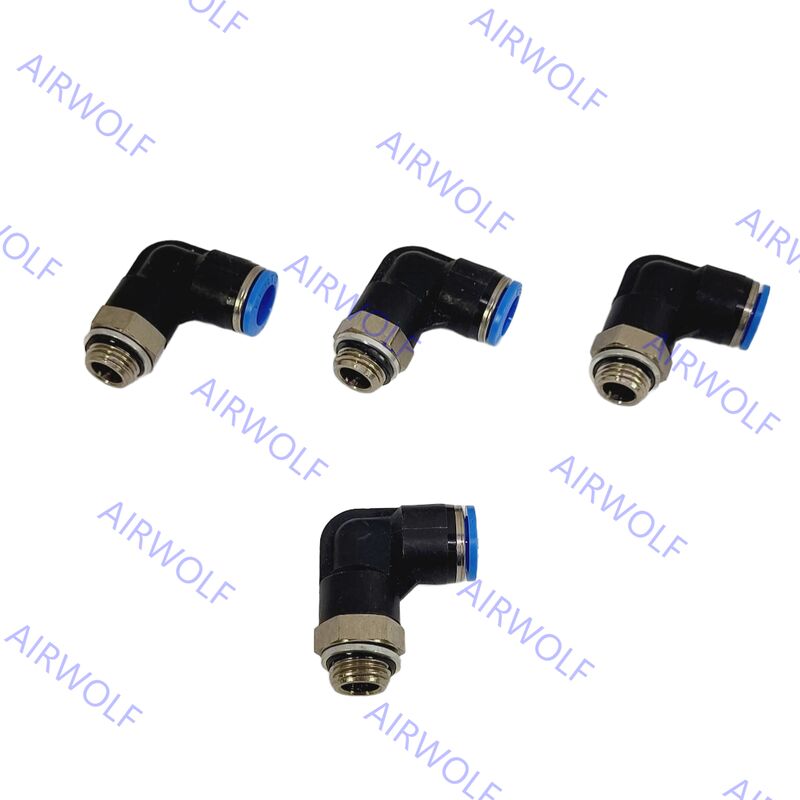

Festo QSL-3/8-12 QSL-3/8-12-20 QSL-3/8-16 QSL-1/2-10 QSL Serie Insteek L-fitting
De Festo QSL-serie biedt uitzonderlijke veelzijdigheid, met een breed scala aan modellen die beschikbaar zijn om verschillende buismaten en zelfs schroefdraadpoorten (BSPP/G-draad) aan te sluiten, waardoor een naadloze integratie in diverse pneumatische opstellingen wordt gegarandeerd. Deze fittingen zijn ontworpen voor gebruik met perslucht volgens ISO8573-1:2010 en zijn geschikt voor toepassingen variërend van fabrieksautomatisering en verpakkingsmachines tot robotica. De mogelijkheid om uit talloze configuraties te kiezen maakt de QSL-serie tot een uitgebreide oplossing voor het creëren van efficiënte, compacte en betrouwbare pneumatische verbindingen in verschillende industrieën.
Bestelcodes:
| Artikelcode |
Poortverbinding1 |
Poortverbinding2 |
Onderdeelnr. |
Verpakkingshoeveelheid |
| QSL-3/8-12 |
Buitendraad R3/8 |
Buitendiameter slang: 12 mm |
153053 |
10 |
| QSL-3/8-12-20 |
Buitendraad R3/8 |
Buitendiameter slang: 12 mm |
130737 |
50 |
| QSL-3/8-16 |
Buitendraad R3/8 |
Buitendiameter slang: 16 mm |
164958 |
10 |
| QSL-1/2-10 |
Buitendraad R1/2 |
Buitendiameter slang: 10 mm |
190661 |
20 |
Gegevensblad:
| Algemene technische gegevens – Metrische en G-buitendraad |
| Pneumatische aansluiting, poort 1 |
Buitendraad M5 |
Buitendraad G1/8 |
Buitendraad G1/4 |
Buitendraad G3/8 |
Buitendraad G1/2 |
Buitendraad G3/4 |
| Ontwerp |
Push-pull-principe |
| Montagepositie |
optioneel |
| Type afdichting op schroefplug |
Afdichtingsring |
| Nominaal koppel |
1,2 Nm |
5,4 Nm |
9 Nm |
15,5 Nm |
26 Nm |
20 Nm |
| Tolerantie voor nominaal aanhaalmoment |
± 20% |
| Nominale maat |
1,8 ... 2,4 mm |
2,6 ... 6 mm |
3,1 ... 8,5 mm |
4,2 ... 11 mm |
6,4 ... 13 mm |
20 mm |
| Slanginvoerdiepte 1) |
14,9 ... 17 mm |
14,9 ... 20,7 mm |
17 ... 23,4 mm |
18,1 ... 24,8 mm |
23,3 ... 24,8 mm |
27,54 mm |
| Productgewicht |
8 ... 13 gram |
7,7 ... 31 gram |
13 ... 48 gram |
20 ... 97 gram |
33 ... 158 gram |
91,2 gram |
1) De aangegeven insteekdieptes van de slangen zijn referentiewaarden en kunnen afhankelijk van het type enigszins variëren.
| Algemene technische gegevens – Mannelijke R-draad |
| Pneumatische aansluiting, poort 1 |
Buitendraad R1/8 |
Buitendraad R1/4 |
Buitendraad R3/8 |
Buitendraad R1/2 |
| Ontwerp |
Push-pull-principe |
| Montagepositie |
optioneel |
| Type afdichting op schroefplug |
Coating |
| Nominale maat |
2,4 ... 6 mm |
2,8 ... 8,5 mm |
4,2 ... 11 mm |
6,3 ... 13 mm |
| Slanginvoerdiepte ¹) |
11,6 ... 20,7 mm |
11,9 ... 23,4 mm |
17 ... 24,8 mm |
20,2 ... 24,8 mm |
1) De aangegeven insteekdieptes van de slangen zijn referentiewaarden en kunnen afhankelijk van het type enigszins variëren.
| Algemene technische gegevens – Vrouwelijke G-draad |
| Pneumatische aansluiting, poort 1 |
Binnendraad G1/8 |
Binnendraad G1/4 |
Binnendraad G3/8 |
Binnendraad G1/2 |
| Ontwerp |
Push-pull-principe |
| Montagepositie |
optioneel |
| Type afdichting op schroefplug |
Coating |
| Nominale maat |
2,8 ... 7 mm |
3 ... 11 mm |
5 ... 11 mm |
11 ... 15 mm |
| Algemene technische gegevens – Insteekhuls |
| Pneumatische aansluiting, poort 1 |
Insteekhuls Ø 4 mm |
Insteekhuls Ø 6 mm |
Insteekhuls Ø 8 mm |
Insteekhuls Ø 10 mm |
Insteekhuls Ø 12 mm |
Insteekhuls Ø 16 mm |
| Ontwerp |
Push-pull-principe |
| Montagepositie |
optioneel |
| Nominale maat |
2,5 mm |
2,3 ... 4 mm |
2,3 ... 6 mm |
3,8 ... 7,5 mm |
3,7 ... 9 mm |
7,8 ... 11 mm |
| Pneumatische aansluiting, poort 1 |
Voor buizen met een buitendiameter van 4 mm |
Voor buizen met een buitendiameter van 6 mm |
Voor buizen met een buitendiameter van 8 mm |
Voor buizen met een buitendiameter van 10 mm |
Voor buizen met een buitendiameter van 12 mm |
Voor buizen met een buitendiameter van 16 mm |
| Ontwerp |
Push-pull-principe |
| Montagepositie |
optioneel |
| Type afdichting op schroefplug |
— |
Coating |
| Nominale maat |
2,8 mm |
2,8...4,3 mm |
2,8...7 mm |
4,3...9 mm |
6,2...11 mm |
13 mm |
| Pneumatische aansluiting, poort 2 |
Voor buizen met een buitendiameter van 4 mm |
Voor buizen met een buitendiameter van 6 mm |
Voor buizen met een buitendiameter van 8 mm |
Voor buizen met een buitendiameter van 10 mm |
Voor buizen met een buitendiameter van 12 mm |
Voor buizen met een buitendiameter van 16 mm |
Voor buizen met een buitendiameter van 22 mm |
| Slanginvoerdiepte 1) |
14,9 mm |
17 mm |
18,2 mm |
20,7 mm |
23,3 mm |
24,8 mm |
27,54 mm |
1) De aangegeven insteekdieptes van de slangen zijn referentiewaarden en kunnen afhankelijk van het type enigszins variëren.
Bedrijfs- en omgevingsomstandigheden:
| Bedrijfsdruk volledig temperatuurbereik |
-0,95 ... 6 bar |
| Temperatuurafhankelijke werkdruk |
-0,95 ... 14 bar |
| Opmerking over de bedrijfsdruk |
Water: maximaal. 0,6 MPa bij max. 50°C |
| Bedrijfsmedium |
Perslucht volgens ISO 8573-1:2010 [7:-:-]
Water (vloeibaar, ijsvrij) |
| Opmerking over bedrijfs- en stuurmedium |
Gesmeerde werking mogelijk
Water: G-schroefdraad alleen mogelijk met afdichtring type OL als extra accessoire |
| Omgevingstemperatuur |
-10 ... 80°C |
| Corrosiebestendigheidsklasse CRC 1) |
1 - Lage corrosiestress |
| Maritieme classificatie |
Zie certificaat |
1) Meer informatie www.festo.com/x/topic/kbk
Materialen:
| Materiaal behuizing |
Geanodiseerd aluminium, messing, vernikkeld, PBT |
| Materiaal ontgrendelingsring |
POM |
| Kleur van de ontgrendelingsring |
Blauw |
| Materiaal slangafdichting |
NBR |
| Materiaal slangklemonderdeel |
Hooggelegeerd roestvrij staal |
| Opmerking over materialen |
RoHS-conform |
| Materiaal moer |
Vernikkeld messing |
| Materiaal holle bout |
Vernikkeld messing |
| Geschiktheid voor cleanrooms, gemeten volgens ISO 1464414 1) |
Klasse 4 volgens ISO 14644-1 Element statisch geïnstalleerd, geen zinvolle evaluatie mogelijk volgens ISO 14644-1 |
1) Voor steekhulzen QSH en blindstoppen QSC-...H geen zinvolle evaluatie mogelijk conform ISO 14644-1 (statisch geïnstalleerde componenten)
Afmetingen:
