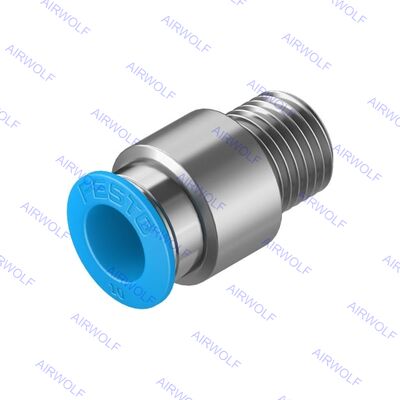

Festo QS-G3/8-10 QS-G3/8-10-50 QS-G3/8-12 QS-G3/8-12-20 QS Serie Push-in Fitting
Ontworpen voor betrouwbare prestaties in veeleisende industriële omgevingen, garandeert de Festo QS Fitting een veilige en duurzame verbinding. De roestvrijstalen borgring zorgt voor een sterke, trillingsbestendige grip op de slang, terwijl de precisie-gefreesde afdichting, meestal gemaakt van NBR, een lekvrije afdichting garandeert, zelfs onder dynamische drukcondities. Deze fittingen, vervaardigd uit hoogwaardige materialen zoals messing of roestvrij staal, weerstaan drukken tot 16 bar en bieden uitstekende corrosiebestendigheid, wat zorgt voor systeemintegriteit en minder stilstand bij continu gebruik.
Bestelcodes:
| Artikelcode |
Poortverbinding1 |
Poortverbinding2 |
Onderdeelnummer |
Verpakkingseenheid |
| QS-G3/8-10 |
Buitendraad G3/8 |
Slang buitendiameter: 10 mm |
186102 |
10 |
| QS-G3/8-10-50 |
Buitendraad G3/8 |
Slang buitendiameter: 10 mm |
132044 |
50 |
| QS-G3/8-12 |
Buitendraad G3/8 |
Slang buitendiameter: 12 mm |
186103 |
10 |
| QS-G3/8-12-20 |
Buitendraad G3/8 |
Slang buitendiameter: 12 mm |
132045 |
20 |
Datasheet:
| Algemene technische gegevens – Metrische en G buitendraad |
| Pneumatische aansluiting, poort 1 |
Buitendraad M5 |
Buitendraad G1/8 |
Buitendraad G1/4 |
Buitendraad G3/8 |
Buitendraad G1/2 |
Buitendraad G3/4 |
| Uitvoering |
Push-pull principe |
| Montagepositie |
optioneel |
| Type afdichting op schroefplug |
Afdichtring |
| Nominaal koppel |
1,2 Nm |
5,4 Nm |
9 Nm |
15,5 Nm |
26 Nm |
20 Nm |
| Tolerantie voor nominaal aanhaalmoment |
± 20% |
| Nominale maat |
1,8 ... 2,4 mm |
2,6 ... 6 mm |
3,1 ... 8,5 mm |
4,2 ... 11 mm |
6,4 ... 13 mm |
20 mm |
| Slanginbrengdiepte 1) |
14,9 ... 17 mm |
14,9 ... 20,7 mm |
17 ... 23,4 mm |
18,1 ... 24,8 mm |
23,3 ... 24,8 mm |
27,54 mm |
| Productgewicht |
8 ... 13 g |
7,7 ... 31 g |
13 ... 48 g |
20 ... 97 g |
33 ... 158 g |
91,2 g |
1) De aangegeven slanginbrengdiepten zijn referentiewaarden en kunnen enigszins variëren afhankelijk van het type.
| Algemene technische gegevens – Buitendraad R |
| Pneumatische aansluiting, poort 1 |
Buitendraad R1/8 |
Buitendraad R1/4 |
Buitendraad R3/8 |
Buitendraad R1/2 |
| Uitvoering |
Push-pull principe |
| Montagepositie |
optioneel |
| Type afdichting op schroefplug |
Coating |
| Nominale maat |
2,4 ... 6 mm |
2,8 ... 8,5 mm |
4,2 ... 11 mm |
6,3 ... 13 mm |
| Slanginbrengdiepte ¹) |
11,6 ... 20,7 mm |
11,9 ... 23,4 mm |
17 ... 24,8 mm |
20,2 ... 24,8 mm |
1) De aangegeven slanginbrengdiepten zijn referentiewaarden en kunnen enigszins variëren afhankelijk van het type.
| Algemene technische gegevens – Binnendraad G |
| Pneumatische aansluiting, poort 1 |
Binnendraad G1/8 |
Binnendraad G1/4 |
Binnendraad G3/8 |
Binnendraad G1/2 |
| Uitvoering |
Push-pull principe |
| Montagepositie |
optioneel |
| Type afdichting op schroefplug |
Coating |
| Nominale maat |
2,8 ... 7 mm |
3 ... 11 mm |
5 ... 11 mm |
11 ... 15 mm |
| Algemene technische gegevens – Push-in mouw |
| Pneumatische aansluiting, poort 1 |
Push-in mouw Ø 4 mm |
Push-in mouw Ø 6 mm |
Push-in mouw Ø 8 mm |
Push-in mouw Ø 10 mm |
Push-in mouw Ø 12 mm |
Push-in mouw Ø 16 mm |
| Uitvoering |
Push-pull principe |
| Montagepositie |
optioneel |
| Nominale maat |
2,5 mm |
2,3 ... 4 mm |
2,3 ... 6 mm |
3,8 ... 7,5 mm |
3,7 ... 9 mm |
7,8 ... 11 mm |
| Pneumatische aansluiting, poort 1 |
Voor slang buitendiameter van 4 mm |
Voor slang buitendiameter van 6 mm |
Voor slang buitendiameter van 8 mm |
Voor slang buitendiameter van 10 mm |
Voor slang buitendiameter van 12 mm |
Voor slang buitendiameter van 16 mm |
| Uitvoering |
Push-pull principe |
| Montagepositie |
optioneel |
| Type afdichting op schroefplug |
— |
Coating |
| Nominale maat |
2,8 mm |
2,8...4,3 mm |
2,8...7 mm |
4,3...9 mm |
6,2...11 mm |
13 mm |
| Pneumatische aansluiting, poort 2 |
Voor slang buitendiameter van 4 mm |
Voor slang buitendiameter van 6 mm |
Voor slang buitendiameter van 8 mm |
Voor slang buitendiameter van 10 mm |
Voor slang buitendiameter van 12 mm |
Voor slang buitendiameter van 16 mm |
Voor slang buitendiameter van 22 mm |
| Slanginbrengdiepte 1) |
14,9 mm |
17 mm |
18,2 mm |
20,7 mm |
23,3 mm |
24,8 mm |
27,54 mm |
1) De aangegeven slanginbrengdiepten zijn referentiewaarden en kunnen enigszins variëren afhankelijk van het type.
Bedrijfs- en omgevingscondities:
| Bedrijfsdruk volledig temperatuurbereik |
-0,95 ... 6 bar |
| Temperatuurafhankelijke bedrijfsdruk |
-0,95 ... 14 bar |
| Opmerking over bedrijfsdruk |
Water: max. 0,6 MPa bij max. 50°C |
| Bedrijfsmedium |
Perslucht volgens ISO 8573-1:2010 [7:-:-]
Water (vloeibaar, ijsvrij) |
| Opmerking over bedrijfs- en stuursignaalmedium |
Gesmeerd bedrijf mogelijk
Water: G-schroefdraad alleen mogelijk met afdichtring type OL als extra accessoire |
| Omgevingstemperatuur |
-10 ... 80°C |
| Corrosiebestendigheidsklasse CRC 1) |
1 - Lage corrosiebelasting |
| Maritieme classificatie |
Zie certificaat |
1) Meer informatie www.festo.com/x/topic/kbk
Materialen:
| Materiaal behuizing |
Geanodiseerd aluminium, Messing, vernikkeld, PBT |
| Materiaal ontgrendelingsring |
POM |
| Kleur ontgrendelingsring |
Blauw |
| Materiaal slangafdichting |
NBR |
| Materiaal slangklemelement |
Hooggelegeerd roestvrij staal |
| Opmerking over materialen |
RoHS-conform |
| Materiaal moer |
Vernikkeld messing |
| Materiaal holle bout |
Vernikkeld messing |
| Geschiktheid voor cleanroom, gemeten volgens ISO 1464414 1) |
Klasse 4 volgens ISO 14644-1 Element statisch geïnstalleerd, geen zinvolle evaluatie mogelijk volgens ISO 14644-1 |
1) Voor push-in mouwen QSH en blindpluggen QSC-...H, geen zinvolle evaluatie mogelijk volgens ISO 14644-1 (statisch geïnstalleerde componenten)
