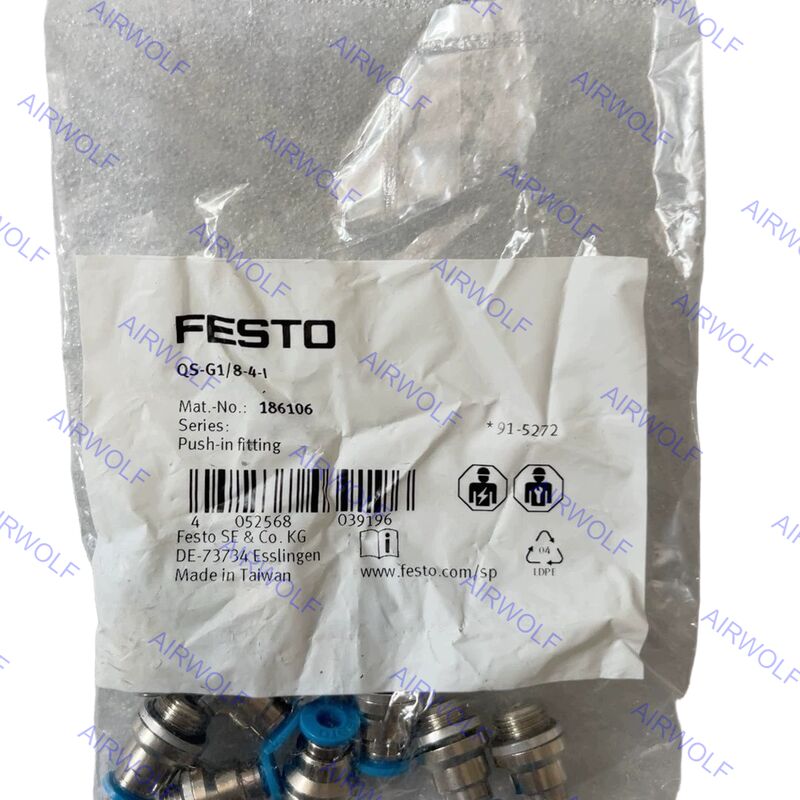

Festo QS-G3/4-22 QS-1/8-4-I QS-1/8-4-I-100 QS-1/8-6-I QS-1/8-6-I-100 QS Serie Push-in Fitting
De Festo QS Serie Push-in Fitting is ontworpen voor ongeëvenaarde snelheid en eenvoud bij de montage van pneumatische systemen. De intuïtieve push-in technologie maakt veilige, gereedschapsloze buisverbindingen in enkele seconden mogelijk, wat de installatie- en onderhoudstijd drastisch verkort. Het eenvoudige druk-en-losmaak mechanisme maakt snelle ontkoppeling van de buis mogelijk voor eenvoudige herconfiguratie. Dit gebruiksvriendelijke ontwerp minimaliseert fouten en arbeidskosten, waardoor het de ideale keuze is voor het stroomlijnen van productie, prototyping en systeemwijzigingen waarbij efficiëntie cruciaal is.
Bestelcodes:
| Artikelcode |
Poortverbinding1 |
Poortverbinding2 |
Artikelnummer |
Verpakkingseenheid |
| QS-G3/4-22 |
Buitendraad G3/4 |
Buis OD: 22 mm |
8040613 |
1 |
| QS-1/8-4-I |
Buitendraad R1/8 |
Buis OD: 4 mm |
153012 |
10 |
| QS-1/8-4-I-100 |
Buitendraad R1/8 |
Buis OD: 4 mm |
133191 |
100 |
| QS-1/8-6-I |
Buitendraad R1/8 |
Buis OD: 6 mm |
153013 |
10 |
| QS-1/8-6-I-100 |
Buitendraad R1/8 |
Buis OD: 6 mm |
133186 |
100 |
Datasheet:
| Algemene technische gegevens – Metrische en G buitendraad |
| Pneumatische aansluiting, poort 1 |
Buitendraad M5 |
Buitendraad G1/8 |
Buitendraad G1/4 |
Buitendraad G3/8 |
Buitendraad G1/2 |
Buitendraad G3/4 |
| Ontwerp |
Push-pull principe |
| Montagepositie |
optioneel |
| Type afdichting op schroefplug |
Afdichtring |
| Nominaal koppel |
1,2 Nm |
5,4 Nm |
9 Nm |
15,5 Nm |
26 Nm |
20 Nm |
| Tolerantie voor nominaal aanhaalmoment |
± 20% |
| Nominale maat |
1,8 ... 2,4 mm |
2,6 ... 6 mm |
3,1 ... 8,5 mm |
4,2 ... 11 mm |
6,4 ... 13 mm |
20 mm |
| Buisinsteekdiepte 1) |
14,9 ... 17 mm |
14,9 ... 20,7 mm |
17 ... 23,4 mm |
18,1 ... 24,8 mm |
23,3 ... 24,8 mm |
27,54 mm |
| Productgewicht |
8 ... 13 g |
7,7 ... 31 g |
13 ... 48 g |
20 ... 97 g |
33 ... 158 g |
91,2 g |
1) De aangegeven buisinsteekdiepten zijn referentiewaarden en kunnen enigszins variëren afhankelijk van het type.
| Algemene technische gegevens – R buitendraad |
| Pneumatische aansluiting, poort 1 |
Buitendraad R1/8 |
Buitendraad R1/4 |
Buitendraad R3/8 |
Buitendraad R1/2 |
| Ontwerp |
Push-pull principe |
| Montagepositie |
optioneel |
| Type afdichting op schroefplug |
Coating |
| Nominale maat |
2,4 ... 6 mm |
2,8 ... 8,5 mm |
4,2 ... 11 mm |
6,3 ... 13 mm |
| Buisinsteekdiepte ¹) |
11,6 ... 20,7 mm |
11,9 ... 23,4 mm |
17 ... 24,8 mm |
20,2 ... 24,8 mm |
1) De aangegeven buisinsteekdiepten zijn referentiewaarden en kunnen enigszins variëren afhankelijk van het type.
| Algemene technische gegevens – G binnendraad |
| Pneumatische aansluiting, poort 1 |
Binnendraad G1/8 |
Binnendraad G1/4 |
Binnendraad G3/8 |
Binnendraad G1/2 |
| Ontwerp |
Push-pull principe |
| Montagepositie |
optioneel |
| Type afdichting op schroefplug |
Coating |
| Nominale maat |
2,8 ... 7 mm |
3 ... 11 mm |
5 ... 11 mm |
11 ... 15 mm |
| Algemene technische gegevens – Push-in mouw |
| Pneumatische aansluiting, poort 1 |
Push-in mouw Ø 4 mm |
Push-in mouw Ø 6 mm |
Push-in mouw Ø 8 mm |
Push-in mouw Ø 10 mm |
Push-in mouw Ø 12 mm |
Push-in mouw Ø 16 mm |
| Ontwerp |
Push-pull principe |
| Montagepositie |
optioneel |
| Nominale maat |
2,5 mm |
2,3 ... 4 mm |
2,3 ... 6 mm |
3,8 ... 7,5 mm |
3,7 ... 9 mm |
7,8 ... 11 mm |
| Pneumatische aansluiting, poort 1 |
Voor buitendiameter van 4 mm |
Voor buitendiameter van 6 mm |
Voor buitendiameter van 8 mm |
Voor buitendiameter van 10 mm |
Voor buitendiameter van 12 mm |
Voor buitendiameter van 16 mm |
| Ontwerp |
Push-pull principe |
| Montagepositie |
optioneel |
| Type afdichting op schroefplug |
— |
Coating |
| Nominale maat |
2,8 mm |
2,8...4,3 mm |
2,8...7 mm |
4,3...9 mm |
6,2...11 mm |
13 mm |
| Pneumatische aansluiting, poort 2 |
Voor buitendiameter van 4 mm |
Voor buitendiameter van 6 mm |
Voor buitendiameter van 8 mm |
Voor buitendiameter van 10 mm |
Voor buitendiameter van 12 mm |
Voor buitendiameter van 16 mm |
Voor buitendiameter van 22 mm |
| Buisinsteekdiepte 1) |
14,9 mm |
17 mm |
18,2 mm |
20,7 mm |
23,3 mm |
24,8 mm |
27,54 mm |
1) De aangegeven buisinsteekdiepten zijn referentiewaarden en kunnen enigszins variëren afhankelijk van het type.
Bedrijfs- en omgevingscondities:
| Bedrijfsdruk volledig temperatuurbereik |
-0,95 ... 6 bar |
| Temperatuurafhankelijke bedrijfsdruk |
-0,95 ... 14 bar |
| Opmerking over bedrijfsdruk |
Water: max. 0,6 MPa bij max. 50°C |
| Bedrijfsmedium |
Perslucht volgens ISO 8573-1:2010 [7:-:-]
Water (vloeibaar, ijsvrij) |
| Opmerking over bedrijfs- en pilotmedium |
Gesmeerde werking mogelijk
Water: G-schroefdraad alleen mogelijk met afdichtring type OL als extra accessoire |
| Omgevingstemperatuur |
-10 ... 80°C |
| Corrosiebestendigheidsklasse CRC 1) |
1 - Lage corrosiebelasting |
| Maritieme classificatie |
Zie certificaat |
1) Meer informatie www.festo.com/x/topic/kbk
Materialen:
| Materiaal behuizing |
Geanodiseerd aluminium, Messing, vernikkeld, PBT |
| Materiaal ontgrendelring |
POM |
| Kleur ontgrendelring |
Blauw |
| Materiaal buisafdichting |
NBR |
| Materiaal buisklemcomponent |
Hooggelegeerd roestvrij staal |
| Opmerking over materialen |
RoHS-conform |
| Materiaal moer |
Vernikkeld messing |
| Materiaal holle bout |
Vernikkeld messing |
| Cleanroom geschiktheid, gemeten volgens ISO 1464414 1) |
Klasse 4 volgens ISO 14644-1 Element statisch geïnstalleerd, geen zinvolle evaluatie mogelijk volgens ISO 14644-1 |
1) Voor push-in mouwen QSH en blindpluggen QSC-...H, geen zinvolle evaluatie mogelijk volgens ISO 14644-1 (statisch geïnstalleerde componenten)
Afmetingen:
