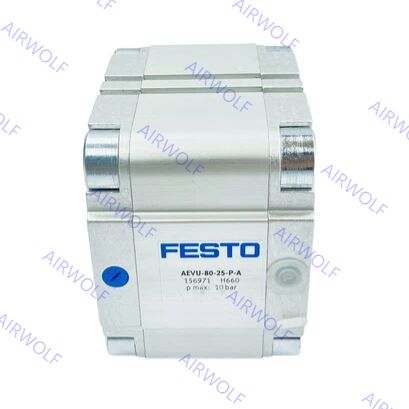

Festo AEVU-80-10-P-A AEVU-80-10-A-P-A,-15,-20,-25 Compacte Cilinder met Enkelvoudige Werking
In de praktijk is de Festo AEVU cilinder met enkelvoudige werking een veelzijdig component, ideaal voor taken die een compacte, zelfretournerende actuator vereisen. Het veermechanisme vereenvoudigt het ontwerp van pneumatische circuits door slechts één luchtaansluiting te vereisen, wat ook het luchtverbruik vermindert in vergelijking met dubbelwerkende cilinders. Dit maakt het een kosteneffectieve en efficiënte oplossing voor hoogcyclische operaties in industrieën zoals verpakking, materiaalbehandeling en geautomatiseerde assemblage, waar de betrouwbare prestaties en het ruimtebesparende ontwerp bijdragen aan een verbeterde machine-efficiëntie en lagere operationele kosten.
Bestelcodes:
| Artikelcode |
Zuiger (mm) |
Slag (mm) |
Artikelnummer |
Type |
Artikelcode |
Zuiger (mm) |
Slag (mm) |
Artikelnummer |
Type |
| AEVU-80-10-P-A |
80 |
10 |
156968 |
met binnendraad |
AEVU-80-10-A-P-A |
80 |
10 |
157014 |
met buitendraad |
| AEVU-80-15-P-A |
80 |
15 |
156969 |
met binnendraad |
AEVU-80-15-A-P-A |
80 |
15 |
157015 |
met buitendraad |
| AEVU-80-20-P-A |
80 |
20 |
156970 |
met binnendraad |
AEVU-80-20-A-P-A |
80 |
20 |
157016 |
met buitendraad |
| AEVU-80-25-P-A |
80 |
25 |
156971 |
met binnendraad |
AEVU-80-25-A-P-A |
80 |
25 |
157017 |
met buitendraad |
Datasheet:
| Algemene technische gegevens |
| Zuiger Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Pneumatische aansluiting |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Zuigerstang uiteinde |
Binnendraad |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
| Buitendraad |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
| Bedrijfsmedium |
Perslucht volgens ISO 8573-1:2010 [7:4:4] |
| Opmerking over het bedrijfs-/besturingsmedium |
Gesmeerde werking mogelijk (in welk geval gesmeerde werking altijd vereist is) |
| Ontwerp |
Zuiger |
| Zuigerstang |
| Demping |
Elastische dempingsringen/platen aan beide uiteinden |
| Positie detectie |
Via naderingsschakelaar |
| Type montage |
Via doorlopend gat |
| Met binnendraad |
| Met accessoires |
| Montagepositie |
Willekeurig |
| Bedrijfsvoorwaarden |
| Zuiger Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Bedrijfsdruk |
Zuigerstang aan één uiteinde |
[MPa] |
0.15 ... 1 |
0.13 ... 1 |
0.1 ... 1 |
0.08 ... 1 |
0.06 ... 1 |
| [bar] |
1.5 ... 10 |
1.3 ... 10 |
1 ... 10 |
0.8 ... 10 |
0.6 ... 10 |
| [psi] |
21.8 ... 145 |
18.9 ... 145 |
14.5 ... 145 |
11.6 ... 145 |
8.7 ... 145 |
| Door zuigerstang S2/S20 |
[MPa] |
0.17 ... 1 |
0.15 ... 1 |
0.14 ... 1 |
0.12 ... 1 |
0.1 ... 1 |
| [bar] |
1.7 ... 10 |
1.5 ... 10 |
1.4 ... 10 |
1.2 ... 10 |
1 ... 10 |
| [psi] |
24.7 ... 145 |
21.8 ... 145 |
20.3 ... 145 |
17.4 ... 145 |
14.5 ... 145 |
| Omgevingstemperatuur(1) |
°C |
Basisversie: –20 ... +80 S6: 0 ... +120 |
| CRC(2) |
2 |
1) Let op het werkbereik van naderingsschakelaars
2) Meer informatie www.festo.com/x/topic/crc
Materialen:
| Compacte cilinder |
| [1] |
Cilinderbuis |
Kneedbare aluminiumlegering |
| [2] |
Deksel |
Kneedbare aluminiumlegering |
| [3] |
Zuigerstang |
Ø 12 ... 32 |
Hooggelegeerd roestvrij staal |
| Ø 40 ... 100 |
Hooggelegeerd staal |
| [4] |
Flensschroeven |
Ø 12 ... 16 |
Hooggelegeerd roestvrij staal |
| Ø 20 ... 100 |
Gegalvaniseerd staal |
| [5] |
Dynamische afdichtingen |
Basisversie: Polyurethaan, S6: Fluorelastomeer |
Afmetingen:
