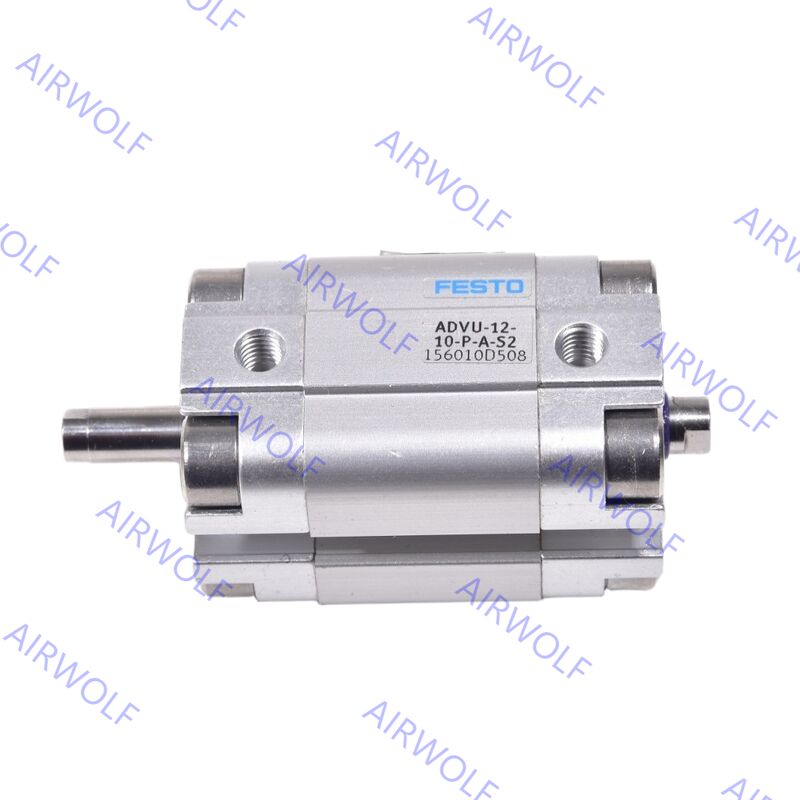

Festo ADVU-12-...-P-A,-16,-20,-25 -S2 -S6 Compacte cilinder met variabele slagkracht
Het technische ontwerp van de compacte Festo ADVU-cilinder benadrukt betrouwbaarheid, gebruiksgemak en integratie.met theoretische krachten die duidelijk zijn gedefinieerd voor zowel voor- als terugstreken bij standaarddrukkenDe cilinder is ontworpen voor smeervrije werking met een schone,droge perslucht en heeft een corrosiebestendigheidsklasse (CRC) van 2, geschikt voor omgevingen met matige spanning. Met meerdere montage keuzes (door-gat, met accessoires), standaard pneumatische verbindingen (M5 of G1/4), en een lichtgewicht constructie,de ADVU-serie biedt een precieze en energiezuinige oplossing voor het bereiken van nauwkeurige lineaire beweging in beperkte ruimtes in verschillende industrieën.
Bestelcodes:
| Postcode |
Kolven (mm) |
Inhoud van het voertuig |
Deel nr. |
Type |
Postcode |
Kolven (mm) |
Inhoud van het voertuig |
Deel nr. |
Type |
| ADVU-12-...-P-A |
12 |
1... 200 |
156000 |
met vrouwelijk draadje |
ADVU-12-...-A-P-A |
12 |
1... 200 |
156040 |
met een dikte van niet meer dan 30 mm |
| ADVU-16-...-P-A |
16 |
1... 200 |
156001 |
met vrouwelijk draadje |
ADVU-16-...-A-P-A |
16 |
1... 200 |
156041 |
met een dikte van niet meer dan 30 mm |
| ADVU-20-P-A |
20 |
1... 200 |
156002 |
met vrouwelijk draadje |
ADVU-20-...-A-P-A |
20 |
1... 200 |
156042 |
met een dikte van niet meer dan 30 mm |
| ADVU-25-...-P-A |
25 |
1... 200 |
156003 |
met vrouwelijk draadje |
ADVU-25-...-A-P-A |
25 |
1... 200 |
156043 |
met een dikte van niet meer dan 30 mm |
| ADVU-12-...-P-A-S2 |
12 |
1... 200 |
156010 |
met vrouwelijk draadje,Door middel van een zuigerstaaf
|
ADVU-12-...-A-P-A-S2 |
12 |
1... 200 |
156050 |
met mannetje draad, door middel van een zuigerstaaf |
| ADVU-16-...-P-A-S2 |
16 |
1... 200 |
156011 |
met vrouwelijk draadje,Door middel van een zuigerstaaf |
ADVU-16-...-A-P-A-S2 |
16 |
1... 200 |
156051 |
met mannetje draad, door middel van een zuigerstaaf |
| ADVU-20-...-P-A-S2 |
20 |
1... 200 |
156012 |
met vrouwelijk draadje,Door middel van een zuigerstaaf |
ADVU-20-...-A-P-A-S2 |
20 |
1... 200 |
156052 |
met mannetje draad, door middel van een zuigerstaaf |
| ADVU-25-...-P-A-S2 |
25 |
1... 200 |
156013 |
met vrouwelijk draadje,Door middel van een zuigerstaaf |
ADVU-25-...-A-P-A-S2 |
25 |
1... 200 |
156053 |
met mannetje draad, door middel van een zuigerstaaf |
| ADVU-12-...-P-A-S6 |
12 |
1... 200 |
156030 |
met vrouwelijke draad, 120°C hittebestendig |
ADVU-12-...-A-P-A-S6 |
12 |
1... 200 |
156090 |
met mannelijke draad, 120°C hittebestendig |
| ADVU-16-...-P-A-S6 |
16 |
1... 200 |
156031 |
met vrouwelijke draad, 120°C hittebestendig |
ADVU-16-...-A-P-A-S6 |
16 |
1... 200 |
156091 |
met mannelijke draad, 120°C hittebestendig |
| ADVU-20-...-P-A-S6 |
20 |
1... 200 |
156032 |
met vrouwelijke draad, 120°C hittebestendig |
ADVU-20-...-A-P-A-S6 |
20 |
1... 200 |
156092 |
met mannelijke draad, 120°C hittebestendig |
| ADVU-25-...-P-A-S6 |
25 |
1... 200 |
156033 |
met vrouwelijke draad, 120°C hittebestendig |
ADVU-25-...-A-P-A-S6 |
25 |
1... 200 |
156093 |
met mannelijke draad, 120°C hittebestendig |
Gegevensblad:
| Algemene technische gegevens |
| PistonØ |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Pneumatische aansluiting |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
G1/4 |
| Pistonstaaf einde |
Vrouwelijke draad |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
M16 |
| Vlees van mannetjes |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
M27x2 |
| Werkmedium |
Gecomprimeerde lucht volgens ISO 8573-1:2010 [7:4Het is niet mogelijk. |
| Toelichting op het bedienings-/pilootmedium |
Het vermogen van het voertuig om te schuiven is beperkt. |
| Ontwerp |
Pistonen |
| Pistonstaaf |
| Kussing |
Elastische dempingsringen/platen aan beide uiteinden |
| Positionering |
Via de nabijheidsschakelaar |
| Type montage |
met een diameter van niet meer dan 50 mm |
– |
| met vrouwelijke draad |
| met toebehoren |
| Montagepositie |
Ieder |
| Bedrijfsomstandigheden |
| Kolven Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Werkdruk |
Kolvenstang aan het ene uiteinde |
[MPa] |
0.12... 1 |
0.1... 1 |
0.08... 1 |
0.06... 1 |
0.05... 1 |
| [balk] |
1.2... 10 |
1... 10 |
0.8... 10 |
0.6... 10 |
0.5... 10 |
| [psi] |
17.4... 145 |
14.5... 145 |
11.6... 145 |
8.7... 145 |
7.3... 145 |
| Door de zuigerstaaf S2/S20 |
[MPa] |
0.15... 1 |
0.13... 1 |
0.12... 1 |
0.1... 1 |
0.08... 1 |
— |
| [balk] |
1.5... 10 |
1.3... 10 |
1.2... 10 |
1... 10 |
0.8... 10 |
— |
| [psi] |
21.8... 145 |
18.9... 145 |
17.4... 145 |
14.5... 145 |
11.6... 145 |
— |
| Omgevingstemperatuur ((1) |
°C |
¢20... +80 |
| CRC(2) |
2 |
1) Opmerking: werkbereik van nabijheidsschakelaars
2) Meer informatie: www.festo.com/x/topic/crc
Materiaal:
| Compacte cilinder |
| De volgende categorieën: |
Buizenvat |
met een breedte van niet meer dan 50 mm |
| De volgende categorieën: |
Dekking |
met een breedte van niet meer dan 50 mm |
| De volgende categorieën: |
Pistonstaaf |
Ø 12... 32 |
met een breedte van niet meer dan 50 mm |
| Ø 40... 125 |
met een breedte van niet meer dan 50 mm |
| De volgende categorieën: |
met een vermogen van niet meer dan 10 kW |
Ø 12... 16 |
met een breedte van niet meer dan 50 mm |
| Ø 20... 125 |
gegalvaniseerd staal |
| De volgende categorieën: |
Dynamische zegels |
Basisversie: Polyurethaan, S6: Fluorrubber |
Afmetingen:
Kwaliteitsnormen:
