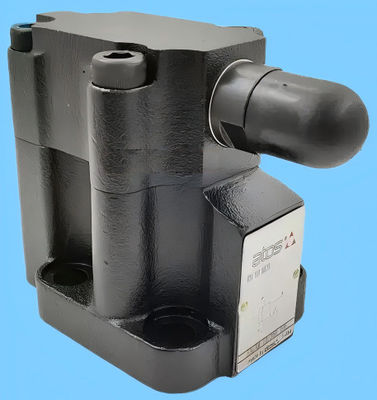

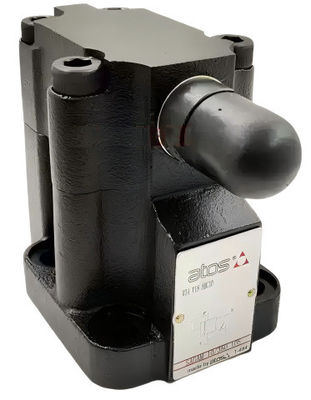

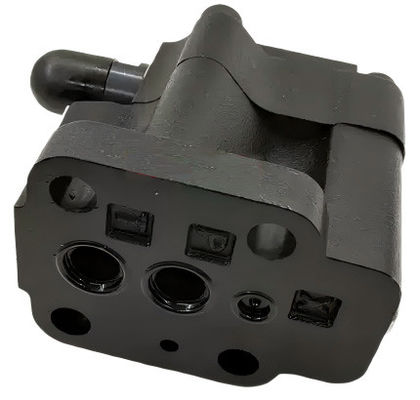

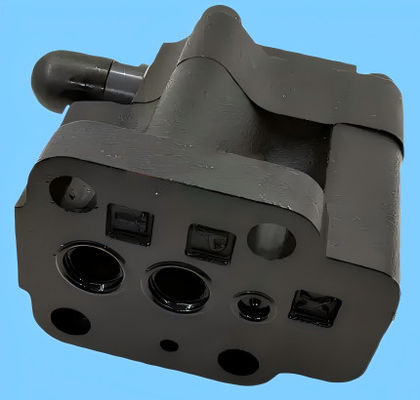

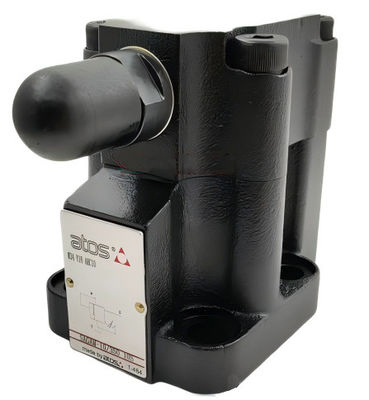

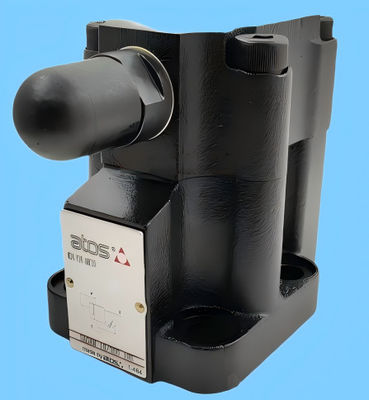

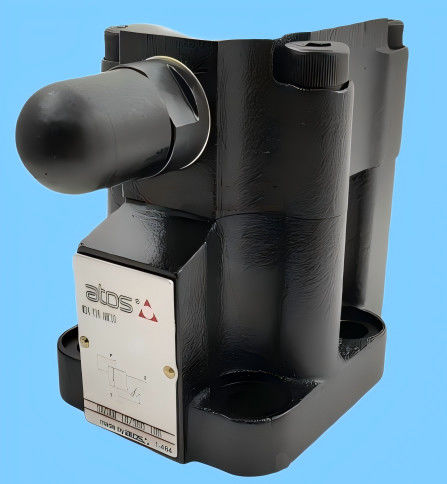

ATOS SAGAM DC24V ISO 6264 350bar Drukverlichtingsklep SAGAM-10/350 10S SAGAM-20/50 10S
Bestelcodes:
SAGAM-10/350 10S
SAGAM-10/50 10S
SAGAM-20/100 10S
SAGAM-10/210 10S
SAGAM-20/350 10S
SAGAM-20/50 10S
SAGAM-10/100 10S
SAGAM-20/210 10S
SAGAM zijn twee fasen drukverlichtingskleppen
met uitgebalanceerde poppet, ontworpen voor gebruik in oliehydraulische systemen.
twee-stappen, onderplaat montage - ISO 6264 maat 10, 20 en 32
In de standaardversie wordt de stuwring van de poppet 1 van hoofdfase 2 geregeld door middel van een larvenschroef die wordt beschermd door de kap 3 in de deksel 4.
Optieversies met handwiel 5 in plaats van de grubschroef zijn op aanvraag beschikbaar.
Rotatie in de richting van de klok verhoogt de druk.
SAGAM kan worden uitgerust met een SDHE-pilot
elektrische klep 6 voor ventilatie
Bevestigingsoppervlak: ISO 6264 maat 10, 20 en 32
Maximale doorstroming: 200, 400 en 600 l/min.
Maximale druk tot 350 bar
Instellingspanning: 50; 100; 210; 350 bar
Drukbereik [bar]: 4+50; 6+100; 7+210; 8+350
Beschermingsgraad volgens DIN EN 60529: IP65
Relatieve rechtfactor: 100%
Tolerantie van de voedingsspanning: 土10%
HYDRAULISCHE KARACTERISTICEN:
| Model van de klep | SAGAM-10 | SAGAM-20 | SAGAM-32 |
| Instelling van [balk] | 50100; 210; 350 |
| Drukbereik [bar] | 4+50; 6+100; 7+210; 8+350 |
| Maximale druk [bar] | de poorten P,X= 350 de poorten T,Y = 210 (zonder piloot-solenoïde klep) voor de versie met piloot-solenoïde klep, zie technische tabellen SHE015 |
| Maximale doorstroming [/min] | 200 | 400 | 600 |
KENNISCHE KARACTERISTICEN, ZEËLEN EN VLOEIDEN - voor andere vloeistoffen die niet in de onderstaande tabel zijn opgenomen, raadpleegt u ons technisch kantoor:
| Verzamelpositie | Alle posities |
| Afwerking van de onderplaat | Ruwheidsindex Ra 0,4 - vlakheid 0,01/100 ((ISO 1101) |
| Omgevingstemperatuur | Standaard uitvoering = -30°C+ +70°C / PE-optie = -20°C+ +70°C / BT-optie = -40°C+ +70°C |
| Afdichtingen, aanbevolen vloeistoftemperatuur | NBR-dichtingen (standaard) = -20°C+ +80°C, met HFC-hydraulische vloeistoffen = -20°C + 50°C FKM-dichtingen (/PE-optie) = -20°C+ + 80°C HNBR-dichtingen (/BT-optie) = -40°C+ + 60°C, met HFC-hydraulische vloeistoffen = -40°C+ + 50°C |
| Aanbevolen viscositeit | 15+100 mm2/s - maximaal toegestane bereik 2,8 + 500 mm/s |
| Maximaal niveau van verontreiniging van de vloeistof | ISO4406 klasse 20/18/15 NAS1638 klasse 9, zie ook filters sectie op www.atos.com of KTF catalogus |
| Hydraulische vloeistof | Geschikt type afdichtingen | Classificatie | Referentiestandaard |
| minerale oliën | NBR, FKM, HNBR | HL, HLP, HLPD, HVLP, HVLPD | DIN 51524 |
| Vlamvast zonder water | FKM | HFDU, HFDR | ISO 12922 |
| Vlambestendige en waterbestendige | NBR, HNBR | HFC's |
Eigenschappen van de spoelen (voor SAGAM met magnetoventil):
| Isolatie klasse | Vanwege de oppervlaktetemperaturen van H (180°C) voor gelijkstroom spoelen F (155°C) voor wisselstroom spoelen magnetische spoelen moeten rekening worden gehouden met de Europese normen ENISO 13732-1 en EN ISO 4413 |
| Beschermingsgraad volgens DIN EN 60529 | IP 65 (met aansluitingen 666,667, 669 correct samengesteld) |
| Relatieve rechtfactor | 100% |
| Voerspanning en frequentie | Zie elektrische functie |
| Tolerantie van de voedingsspanning | 土10% |
| Certificering | cURus Noord-Amerikaanse standaard |
Elektrische eigenschappen voor SAGAM met solenoïde klep:
