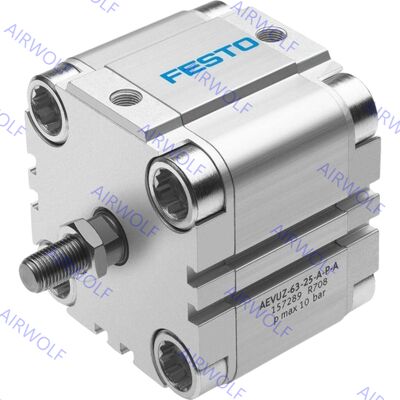

AEVUZ-63-10-P-A AEVUZ-63-10-A-P-A,-15,-20,-25 Festo Compacte Cilinder met Enkele Werking
Ontworpen voor betrouwbaarheid en eenvoudige integratie, benadrukken de AEVUZ-trekkende varianten onderhoudsvrije prestaties en zijn ze geschikt voor cyclische operaties in veeleisende industriële omgevingen. Hun enkelwerkende ontwerp vereenvoudigt pneumatische circuits door slechts één luchtaansluiting te vereisen, wat het luchtverbruik vermindert in vergelijking met dubbelwerkende cilinders. De serie omvat opties voor verbeterde corrosiebestendigheid en kan werken binnen een temperatuurbereik van -20°C tot +80°C, wat stabiliteit in diverse omstandigheden garandeert. Met schroefdraad zuigerstangen en gestandaardiseerde montageopties vergemakkelijken deze cilinders snelle installatie in machines zoals verpakkingsapparatuur, elektronische assemblagelijnen en materiaalbehandelingssystemen. De ingebouwde veerretour garandeert consistente intrekking, zelfs bij stroomuitval, waardoor ze een veilige en efficiënte keuze zijn voor toepassingen die compactheid en voorspelbare beweging prioriteren.
Bestelcodes:
| Artikelcode |
Zuiger (mm) |
Slag (mm) |
Artikelnummer |
Type |
Artikelcode |
Zuiger (mm) |
Slag (mm) |
Artikelnummer |
Type |
| AEVUZ-63-10-P-A |
63 |
10 |
157240 |
met binnendraad |
AEVUZ-63-10-A-P-A |
63 |
10 |
157286 |
met buitendraad |
| AEVUZ-63-15-P-A |
63 |
15 |
157241 |
met binnendraad |
AEVUZ-63-15-A-P-A |
63 |
15 |
157287 |
met buitendraad |
| AEVUZ-63-20-P-A |
63 |
20 |
157242 |
met binnendraad |
AEVUZ-63-20-A-P-A |
63 |
20 |
157288 |
met buitendraad |
| AEVUZ-63-25-P-A |
63 |
25 |
157243 |
met binnendraad |
AEVUZ-63-25-A-P-A |
63 |
25 |
157289 |
met buitendraad |
Gegevensblad:
| Algemene technische gegevens |
| Zuiger Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Pneumatische aansluiting |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Zuigerstang uiteinde |
Binnendraad |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
| Buitendraad |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
| Bedrijfsmedium |
Perslucht volgens ISO 8573-1:2010 [7:4:4] |
| Opmerking over het bedrijfs-/besturingsmedium |
Gesmeerde werking mogelijk (in welk geval gesmeerde werking altijd vereist is) |
| Ontwerp |
Zuiger |
| Zuigerstang |
| Demping |
Elastische dempingsringen/platen aan beide uiteinden |
| Positiedetectie |
Via naderingsschakelaar |
| Type montage |
Via doorlopend gat |
| Met binnendraad |
| Met accessoires |
| Montagepositie |
Willekeurig |
| Bedrijfsvoorwaarden |
| Zuiger Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Bedrijfsdruk |
Zuigerstang aan één uiteinde |
[MPa] |
0.15 ... 1 |
0.13 ... 1 |
0.1 ... 1 |
0.08 ... 1 |
0.06 ... 1 |
| [bar] |
1.5 ... 10 |
1.3 ... 10 |
1 ... 10 |
0.8 ... 10 |
0.6 ... 10 |
| [psi] |
21.8 ... 145 |
18.9 ... 145 |
14.5 ... 145 |
11.6 ... 145 |
8.7 ... 145 |
| Door zuigerstang S2/S20 |
[MPa] |
0.17 ... 1 |
0.15 ... 1 |
0.14 ... 1 |
0.12 ... 1 |
0.1 ... 1 |
| [bar] |
1.7 ... 10 |
1.5 ... 10 |
1.4 ... 10 |
1.2 ... 10 |
1 ... 10 |
| [psi] |
24.7 ... 145 |
21.8 ... 145 |
20.3 ... 145 |
17.4 ... 145 |
14.5 ... 145 |
| Omgevingstemperatuur(1) |
°C |
Basisversie: –20 ... +80 S6: 0 ... +120 |
| CRC(2) |
2 |
1) Let op het werkbereik van naderingsschakelaars
2) Meer informatie www.festo.com/x/topic/crc
Materialen:
| Compacte cilinder |
| [1] |
Cilinderbuis |
Gesmeed aluminiumlegering |
| [2] |
Deksel |
Gesmeed aluminiumlegering |
| [3] |
Zuigerstang |
Ø 12 ... 32 |
Hooggelegeerd roestvrij staal |
| Ø 40 ... 100 |
Hooggelegeerd staal |
| [4] |
Flensschroeven |
Ø 12 ... 16 |
Hooggelegeerd roestvrij staal |
| Ø 20 ... 100 |
Gegalvaniseerd staal |
| [5] |
Dynamische afdichtingen |
Basisversie: Polyurethaan, S6: Fluorelastomeer |
Afmetingen:
