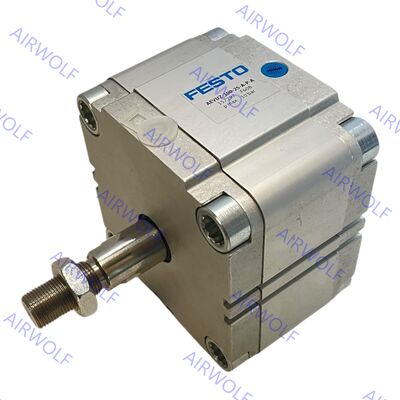

AEVUZ-100-10-P-A AEVUZ-100-10-A-P-A,-15,-20,-25 Festo Compacte Cilinder met Enkele Werking
De Festo AEVUZ-serie vertegenwoordigt een gespecialiseerde lijn van compacte cilinders met enkele werking, ontworpen met een uniek terugtrekkingsmechanisme, waardoor ze ideaal zijn voor toepassingen die precieze terugtrekkingskrachten vereisen in krappe ruimtes. Deze cilinders werken volgens het veerkrachtprincipe, waarbij perslucht de duwkracht genereert en een interne veer de betrouwbare terugtrekbeweging voor de terugtrekking verzorgt. Belangrijke modellen in deze serie zijn ontworpen met compacte afmetingen om de installatievoetafdruk te minimaliseren en tegelijkertijd een hoge krachtafgifte te behouden. Gemaakt van duurzame materialen zoals geanodiseerde aluminiumlegering en roestvrijstalen zuigerstangen, ondersteunen ze boringmaten variërend van kleinere diameters van 12 mm tot 100 mm, met aanpasbare slaglengtes. Deze cilinders zijn gebouwd voor smeringsvrije werking, hebben magnetische zuigers voor positiedetectie en blinken uit in geautomatiseerde taken zoals klemmen, uitwerpen of heffen waarbij ruimteoptimalisatie en failsafe terugtrekking cruciaal zijn.
Bestelcodes:
| Artikelcode |
Zuiger (mm) |
Slag (mm) |
Artikelnummer |
Type |
Artikelcode |
Zuiger (mm) |
Slag (mm) |
Artikelnummer |
Type |
| AEVUZ-100-10-P-A |
100 |
10 |
157248 |
met binnendraad |
AEVUZ-100-10-A-P-A |
100 |
10 |
157294 |
met buitendraad |
| AEVUZ-100-15-P-A |
100 |
15 |
157249 |
met binnendraad |
AEVUZ-100-15-A-P-A |
100 |
15 |
157295 |
met buitendraad |
| AEVUZ-100-20-P-A |
100 |
20 |
157250 |
met binnendraad |
AEVUZ-100-20-A-P-A |
100 |
20 |
157296 |
met buitendraad |
| AEVUZ-100-25-P-A |
100 |
25 |
157251 |
met binnendraad |
AEVUZ-100-25-A-P-A |
100 |
25 |
157297 |
met buitendraad |
Gegevensblad:
| Algemene technische gegevens |
| Zuiger Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Pneumatische aansluiting |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Zuigerstang uiteinde |
Binnendraad |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
| Buitendraad |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
| Bedrijfsmedium |
Perslucht volgens ISO 8573-1:2010 [7:4:4] |
| Opmerking over het bedrijfs-/besturingsmedium |
Gesmeerde werking mogelijk (in welk geval gesmeerde werking altijd vereist is) |
| Ontwerp |
Zuiger |
| Zuigerstang |
| Demping |
Elastische dempingsringen/platen aan beide uiteinden |
| Positiedetectie |
Via naderingsschakelaar |
| Type montage |
Via doorlopend gat |
| Met binnendraad |
| Met accessoires |
| Montagepositie |
Willekeurig |
| Bedrijfsvoorwaarden |
| Zuiger Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Bedrijfsdruk |
Zuigerstang aan één uiteinde |
[MPa] |
0.15 ... 1 |
0.13 ... 1 |
0.1 ... 1 |
0.08 ... 1 |
0.06 ... 1 |
| [bar] |
1.5 ... 10 |
1.3 ... 10 |
1 ... 10 |
0.8 ... 10 |
0.6 ... 10 |
| [psi] |
21.8 ... 145 |
18.9 ... 145 |
14.5 ... 145 |
11.6 ... 145 |
8.7 ... 145 |
| Door zuigerstang S2/S20 |
[MPa] |
0.17 ... 1 |
0.15 ... 1 |
0.14 ... 1 |
0.12 ... 1 |
0.1 ... 1 |
| [bar] |
1.7 ... 10 |
1.5 ... 10 |
1.4 ... 10 |
1.2 ... 10 |
1 ... 10 |
| [psi] |
24.7 ... 145 |
21.8 ... 145 |
20.3 ... 145 |
17.4 ... 145 |
14.5 ... 145 |
| Omgevingstemperatuur(1) |
°C |
Basisversie: –20 ... +80 S6: 0 ... +120 |
| CRC(2) |
2 |
1) Let op het werkbereik van naderingsschakelaars
2) Meer informatie www.festo.com/x/topic/crc
Materialen:
| Compacte cilinder |
| [1] |
Cilinderbuis |
Gesmeed aluminiumlegering |
| [2] |
Deksel |
Gesmeed aluminiumlegering |
| [3] |
Zuigerstang |
Ø 12 ... 32 |
Hooggelegeerd roestvrij staal |
| Ø 40 ... 100 |
Hooggelegeerd staal |
| [4] |
Flensschroeven |
Ø 12 ... 16 |
Hooggelegeerd roestvrij staal |
| Ø 20 ... 100 |
Gegalvaniseerd staal |
| [5] |
Dynamische afdichtingen |
Basisversie: Polyurethaan, S6: Fluorelastomeer |
Afmetingen:
