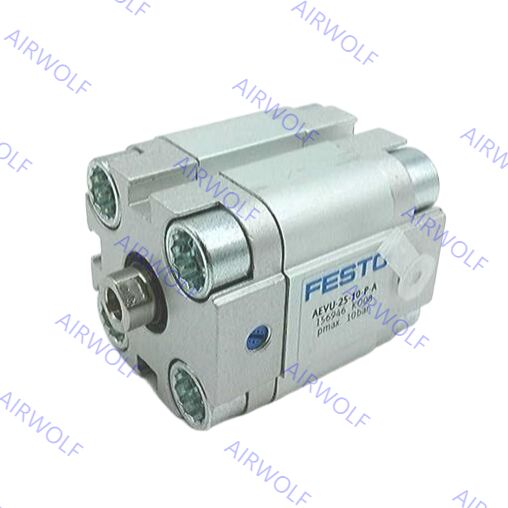

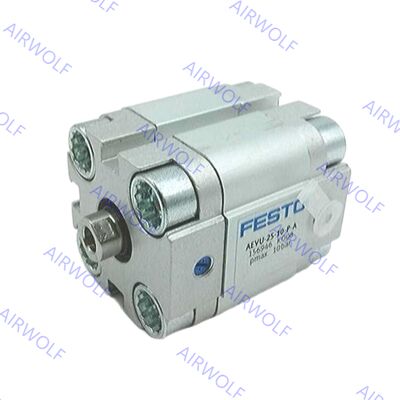

Festo AEVU-20-5-P-A AEVU-20-5-A-P-A,-10,-15,-20,-25 Compacte Cilinder met Enkele Werking
De Festo AEVU-serie vertegenwoordigt een lijn van compacte cilinders met enkele werking, ontworpen voor ruimtebeperkte automatiserings toepassingen waar betrouwbare terugtrekking essentieel is. Als een cilinder met enkele werking werkt deze volgens het principe van perslucht die kracht genereert in één richting (meestal extensie), terwijl een interne veer de teruggaande beweging verzorgt. Dit ontwerp maakt het bijzonder voordelig voor toepassingen zoals klemmen, uitwerpen of positioneren waar een failsafe terugkeer cruciaal is. De serie staat bekend om zijn compacte afmetingen, die installatie in krappe ruimtes mogelijk maken, en maakt deel uit van Festo's bredere assortiment metrische compacte cilinders. Deze cilinders zijn ontworpen om smeervrij te zijn voor onderhoudsvrije werking en bevatten vaak een magnetische zuiger voor eenvoudige integratie met positiesensoren.
Bestelcodes:
| Artikelcode |
Zuiger (mm) |
Slag (mm) |
Artikelnummer |
Type |
Artikelcode |
Zuiger (mm) |
Slag (mm) |
Artikelnummer |
Type |
| AEVU-25-5-P-A |
25 |
5 |
156945 |
met binnendraad |
AEVU-25-5-A-P-A |
25 |
5 |
156991 |
met buitendraad |
| AEVU-25-10-P-A |
25 |
10 |
156946 |
met binnendraad |
AEVU-25-10-A-P-A |
25 |
10 |
156992 |
met buitendraad |
| AEVU-25-15-P-A |
25 |
15 |
156947 |
met binnendraad |
AEVU-25-15-A-P-A |
25 |
15 |
156993 |
met buitendraad |
| AEVU-25-20-P-A |
25 |
20 |
156948 |
met binnendraad |
AEVU-25-20-A-P-A |
25 |
20 |
156994 |
met buitendraad |
| AEVU-25-25-P-A |
25 |
25 |
156949 |
met binnendraad |
AEVU-25-25-A-P-A |
25 |
25 |
156995 |
met buitendraad |
Gegevensblad:
| Algemene technische gegevens |
| Zuiger Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Pneumatische aansluiting |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Zuigerstang uiteinde |
Binnendraad |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
| Buitendraad |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
| Bedrijfsmedium |
Perslucht volgens ISO 8573-1:2010 [7:4:4] |
| Opmerking over het bedrijfs-/besturingsmedium |
Gesmeerde werking mogelijk (in welk geval gesmeerde werking altijd vereist is) |
| Ontwerp |
Zuiger |
| Zuigerstang |
| Demping |
Elastische dempingsringen/platen aan beide uiteinden |
| Positie detectie |
Via naderingsschakelaar |
| Type montage |
Via doorlopend gat |
| Met binnendraad |
| Met accessoires |
| Montagepositie |
Willekeurig |
| Bedrijfsvoorwaarden |
| Zuiger Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Bedrijfsdruk |
Zuigerstang aan één uiteinde |
[MPa] |
0.15 ... 1 |
0.13 ... 1 |
0.1 ... 1 |
0.08 ... 1 |
0.06 ... 1 |
| [bar] |
1.5 ... 10 |
1.3 ... 10 |
1 ... 10 |
0.8 ... 10 |
0.6 ... 10 |
| [psi] |
21.8 ... 145 |
18.9 ... 145 |
14.5 ... 145 |
11.6 ... 145 |
8.7 ... 145 |
| Door zuigerstang S2/S20 |
[MPa] |
0.17 ... 1 |
0.15 ... 1 |
0.14 ... 1 |
0.12 ... 1 |
0.1 ... 1 |
| [bar] |
1.7 ... 10 |
1.5 ... 10 |
1.4 ... 10 |
1.2 ... 10 |
1 ... 10 |
| [psi] |
24.7 ... 145 |
21.8 ... 145 |
20.3 ... 145 |
17.4 ... 145 |
14.5 ... 145 |
| Omgevingstemperatuur(1) |
°C |
Basisversie: –20 ... +80 S6: 0 ... +120 |
| CRC(2) |
2 |
1) Let op het werkbereik van naderingsschakelaars
2) Meer informatie www.festo.com/x/topic/crc
Materialen:
| Compacte cilinder |
| [1] |
Cilinderbuis |
Gesmeed aluminiumlegering |
| [2] |
Deksel |
Gesmeed aluminiumlegering |
| [3] |
Zuigerstang |
Ø 12 ... 32 |
Hooggelegeerd roestvrij staal |
| Ø 40 ... 100 |
Hooggelegeerd staal |
| [4] |
Flensschroeven |
Ø 12 ... 16 |
Hooggelegeerd roestvrij staal |
| Ø 20 ... 100 |
Gegalvaniseerd staal |
| [5] |
Dynamische afdichtingen |
Basisversie: Polyurethaan, S6: Fluorelastomeer |
Afmetingen:
