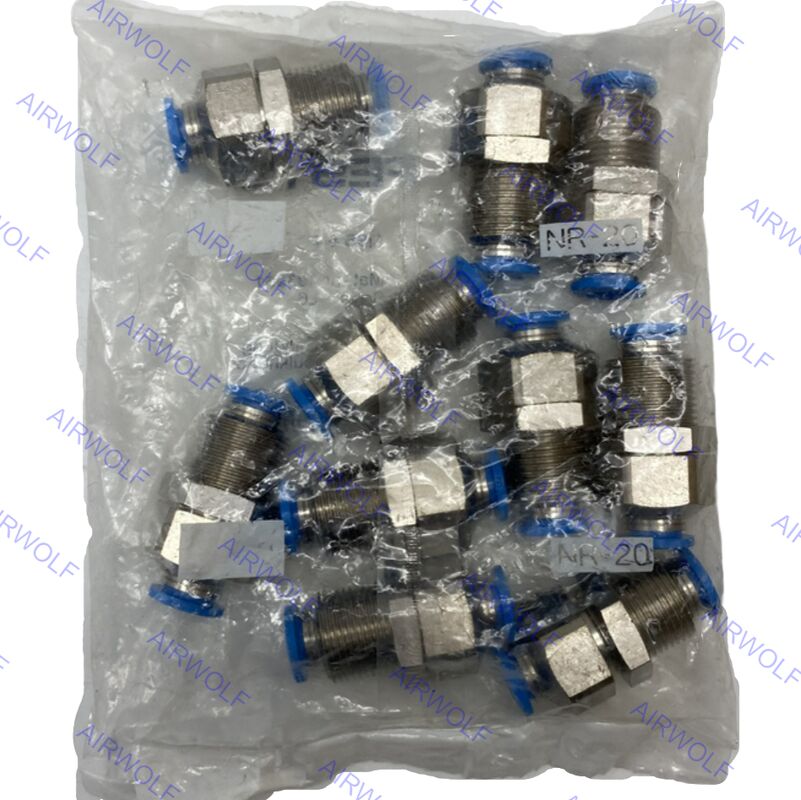

QSS-4 QSS-4-100 QSS-6 QSS-6-100 Festo QSS-serie
De Festo QSS-serie bestaat uit rechte, in te duwen scheidslijnen die zijn ontworpen voor het creëren van veilige buis-naar-buisverbindingen in pneumatische en vloeistofsystemen.Onderdeel van het uitgebreide Quick Star (QS) assortiment, biedt meer dan 1000 soorten standaard- en functietoepassingen om maximale flexibiliteit te bieden.die een uitstekende corrosiebestendigheid en duurzaamheid biedt De serie omvat verschillende nominale afmetingen (bv. 6 mm, 8 mm, 10 mm, 12 mm) om verschillende buizen met een buitendiameter te kunnen voorzien.en sommige varianten zijn voorzien van een geanodiseerde aluminium behuizing voor extra bescherming Het ontwerp bevat een blauwe POM- (polyoxymethyleen) aflosring voor een gemakkelijke, gereedschapsvrije in- en verwijdering van de buis.
Bestelcodes:
| Postcode |
Portverbinding1 |
Portverbinding2 |
Deel nr. |
Verpakkingshoeveelheid |
| QSS-4 |
Buizen OD: 4 mm |
Buizen OD: 4 mm |
153157 |
10 |
| QSS-4-100 |
Buizen OD: 4 mm |
Buizen OD: 4 mm |
130788 |
100 |
| QSS-6 |
Buizen OD: 6 mm |
Buizen OD: 6 mm |
153158 |
10 |
| QSS-6-100 |
Buizen OD: 6 mm |
Buizen OD: 6 mm |
130789 |
100 |
Gegevensblad:
| Algemene technische gegevens Metrische en G-mannelijke draad |
| Pneumatische aansluiting, poort 1 |
Vlees van de soort gebruikt voor de vervaardiging van textiel |
Vrouwelijk draad G1/8 |
Mannelijke draad G1/4 |
Vleesdraad G3/8 |
Mannelijke draad G1/2 |
Mannelijke draad G3/4 |
| Ontwerp |
Stok-trek principe |
| Montagepositie |
niet-verplichte |
| Tipe afdichting op de gescreefde stekker |
Verzegelring |
| Nominaal koppel |
1.2 Nm |
5.4 Nm |
9 Nm |
15.5 Nm |
26 Nm |
20 Nm |
| Tolerantie voor nominaal trekmoment |
± 20% |
| Nominale omvang |
1.8... 2,4 mm |
2.6... 6 mm |
3.1... 8,5 mm |
4.2... 11 mm |
6.4... 13 mm |
20 mm |
| Diepte van het inbrengen van de buizen 1) |
14.9... 17 mm |
14.9... 20,7 mm |
17... 23,4 mm |
18.1... 24,8 mm |
23.3... 24,8 mm |
27.54 mm |
| Gewicht van het product |
8... 13 g |
7.7... 31 g |
13... 48 g |
20... 97 g |
33... 158 g |
91.2 g |
1) De aangegeven inzetdieptes zijn referentiewaarden en kunnen afhankelijk van het type licht variëren.
| Algemene technische gegevens R-draad van mannetjes |
| Pneumatische aansluiting, poort 1 |
Vrouwelijk draad R1/8 |
Vleesdraad R1/4 |
Vleesdraad R3/8 |
Mannelijke draad R1/2 |
| Ontwerp |
Stok-trek principe |
| Montagepositie |
niet-verplichte |
| Tipe afdichting op de gescreefde stekker |
Verpakkingen |
| Nominale omvang |
2.4... 6 mm |
2.8... 8,5 mm |
4.2... 11 mm |
6.3... 13 mm |
| Diepte van het inbrengen van de buizen 1) |
11.6... 20,7 mm |
11.9... 23,4 mm |
17... 24,8 mm |
20.2... 24,8 mm |
1) De aangegeven inzetdieptes zijn referentiewaarden en kunnen afhankelijk van het type licht variëren.
| Algemene technische gegevens G-draad van vrouwelijke oorsprong |
| Pneumatische aansluiting, poort 1 |
Vrouwelijke draad G1/8 |
Vrouwelijke draad G1/4 |
Vrouwelijke garens G3/8 |
Vrouwelijke draad G1/2 |
| Ontwerp |
Stok-trek principe |
| Montagepositie |
niet-verplichte |
| Tipe afdichting op de gescreefde stekker |
Verpakkingen |
| Nominale omvang |
2.8... 7 mm |
3... 11 mm |
5... 11 mm |
11... 15 mm |
| Algemene technische gegevens |
| Pneumatische aansluiting, poort 1 |
Indrukkerslee Ø 4 mm |
Indrukkende mouw Ø 6 mm |
Installingshoesje Ø 8 mm |
Indrukkende mouw Ø 10 mm |
Indrukkende mouw Ø 12 mm |
Installingshuls Ø 16 mm |
| Ontwerp |
Stok-trek principe |
| Montagepositie |
niet-verplichte |
| Nominale omvang |
2.5 mm |
2.3... 4 mm |
2.3... 6 mm |
3.8... 7,5 mm |
3.7... 9 mm |
7.8... 11 mm |
| Pneumatische aansluiting, poort 1 |
voor buizen met een buitendiameter van 4 mm |
voor buizen met een buitendiameter van 6 mm |
voor buizen met een buitendiameter van 8 mm |
voor buizen met een buitendiameter van 10 mm |
voor buizen met een buitendiameter van 12 mm |
voor buizen met een buitendiameter van 16 mm |
| Ontwerp |
Stok-trek principe |
| Montagepositie |
niet-verplichte |
| Tipe afdichting op de gescreefde stekker |
— |
Verpakkingen |
| Nominale omvang |
2.8mm |
2.8- Wat is er?4.3 mm |
2.8...7 mm |
4.3...9 mm |
6.2...11 mm |
13 mm |
| Pneumatische aansluiting, poort 2 |
voor buizen met een buitendiameter van 4 mm |
voor buizen met een buitendiameter van 6 mm |
voor buizen met een buitendiameter van 8 mm |
voor buizen met een buitendiameter van 10 mm |
voor buizen met een buitendiameter van 12 mm |
voor buizen met een buitendiameter van 16 mm |
voor buizen met een buitendiameter van 22 mm |
| Diepte van het inbrengen van de buizen 1) |
14.9 mm |
17 mm |
18.2 mm |
20.7 mm |
23.3 mm |
24.8 mm |
27.54 mm |
1) De aangegeven inzetdieptes zijn referentiewaarden en kunnen afhankelijk van het type licht variëren.
Bedienings- en omgevingsomstandigheden:
| Werkdruk in het volledige temperatuurbereik |
- 0,95... 6 bar |
| Temperatuur-afhankelijke werkdruk |
-0,95... 14 bar |
| Opmerking over de werkdruk |
Water: max. 0,6 MPa bij max. 50°C |
| Werkmedium |
Gecomprimeerde lucht volgens ISO 8573-1:2010 [7:-:-]
Water (vloeistof, ijsvrij) |
| Opmerking betreffende het exploitatie- en pilootmedium |
Gesmeerde werking mogelijk
Water: G-draad alleen mogelijk met een afdichtingsring van het type OL als aanvullend accessoire |
| Omgevingstemperatuur |
-10... 80°C |
| Corrosiebestendigheidsklasse CRC 1) |
1 - lage corrosie-spanning |
| Maritieme classificatie |
Zie certificaat |
1) Meer informatie: www.festo.com/x/topic/kbk
Materiaal:
| Materiële behuizing |
Anodisatialuminium, Messing, vernield, PBT |
| Materiaal loslaatring |
POM |
| Kleur van de loslaatring |
Blauw |
| Materiaal voor het afdichten van buizen |
NBR |
| Materiële buisclampcomponent |
met een breedte van niet meer dan 50 mm |
| Toelichting op de materialen |
RoHS-conform |
| Materiaal noten |
met een breedte van niet meer dan 50 mm |
| Materiaal holle bouten |
met een breedte van niet meer dan 50 mm |
| Geschiktheid van de schoonruimte, gemeten volgens ISO 1464414 1) |
Klasse 4 volgens ISO 14644-1Element dat statisch is geïnstalleerd, geen zinvolle evaluatie mogelijk volgens ISO 14644-1 |
1) Voor installingshulzen QSH en blokknoppen QSC-...H is volgens ISO 14644-1 geen zinvolle evaluatie mogelijk (componenten die statisch zijn geïnstalleerd)
