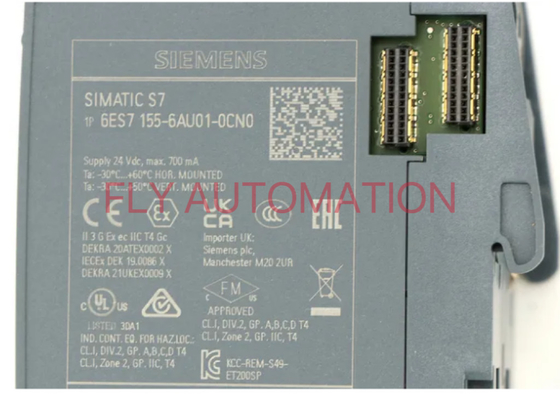

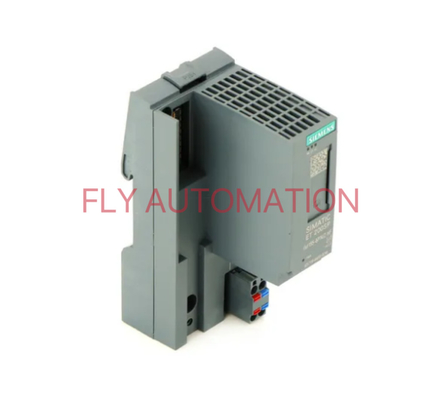

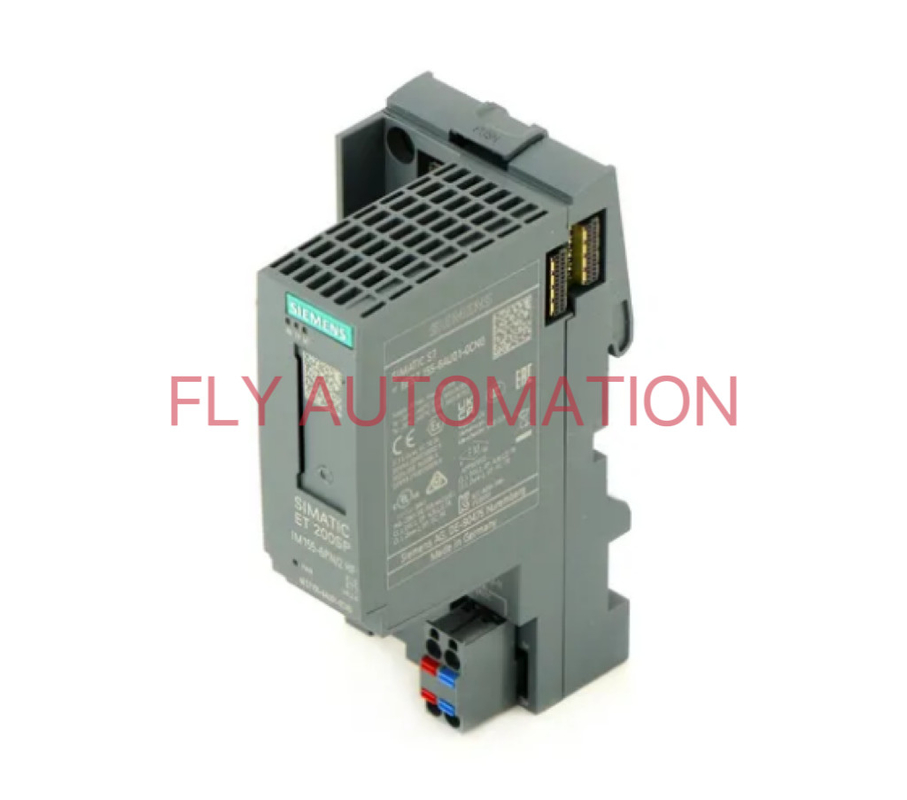

PLC VAN SIEMENS SIMATIC ET200 - ET 200SP PROFINET 2 HAVEN 6ES7155-6AU01-0CN0

Beschrijving:

SIMATIC ET 200SP, PROFINET, module IM van de 2 haveninterface de Hoge Eigenschap van 155-6PN/2, 1 groef voor BusAdapter, max. 64 I/O modules en 16 ET 200AL-modules, S2-overtolligheid, multi-multi-hotswap, 0,25 Mej., isochrone wijze, facultatieve PN spanningshulp, met inbegrip van servermodule.

PROFINET interfacemodule IM de Hoge Eigenschap van 155-6PN/2

• Interfacemodule voor verbinden ET 200SP-post met PROFINET IO
• 24 de levering van V gelijkstroom voor interfacemodule en backplane bus
• Geïntegreerde 2 havenschakelaar voor lijnconfiguratie
• Behandeling van volledige gegevensoverdracht met het controlemechanisme
• Gegevensuitwisseling met de I/O modules via de backplane bus
• Steun van identificatiegegevens I&M0 aan I&M3
• Levering met inbegrip van servermodule
• BusAdapter met geïntegreerde 2 havenschakelaar voor individuele selectie van het de verbindingssysteem van PROFINET IO kan afzonderlijk worden bevolen

PROFIBUS IM 155 ‑ 6DP de Hoge module van de Eigenschapinterface

• Max. 32 I/O modules, ook PROFIsafe-modules met volledige kenmerkende steun
• Max. 244 bytes in elk geval voor input en outputgegevens per module en per post
• De gegevens werken tijd bij: Type. Mej. 5
• PROFIBUS de verbinding via 9 speldt de subcontactdoos van ‑ D
• Bundel met inbegrip van servermodule en PROFIBUS-stop

BusAdapter (BEDELAARS)

Een BusAdapter kan worden gebruikt om de universele interface van PROFINET IO van de interfacemodule aan de specifieke vereisten van het milieu van gebruik aan te passen. Als een verbindingscontactdoos of wanneer het veranderen van het verbindingssysteem in een later stadium defect is, is het slechts noodzakelijk om BusAdapter te vervangen.

Volgende BusAdapters is beschikbaar:

• BEDELAARS 2×RJ45
  Met twee contactdozen voor in de handel verkrijgbare RJ45-stoppen; geschikt voor standaardtoepassingen met gematigde mechanische sterkte en EMI weerstand
• BEDELAARS 2×FC
  Met twee FastConnect-terminals voor directe verbinding van de buskabels; geschikt voor toepassingen met hogere mechanische sterkte en/of EMI weerstand (de hogere weerstand van 5x tegen trillingen en EMI)
• BEDELAARS 2×SCRJ
  Met twee optische PROFINET-interfaces voor verbinding van optisch-vezelkabels via de insteekschakelaars van Sc RJ (de hogere weerstand van 5x tegen trillingen en EMI; PROFINET kabellengten tussen twee posten tot 300 m)
• BEDELAARS 2×LC
  Met twee optische PROFINET-interfaces voor het verbinden van vezeloptische kabelslc multimode glasvezel
• BEDELAARS LC/RJ45
  Met twee PROFINET-interfaces:
  • 1 × optisch, voor verbinding van vezeloptische kabels via multimode vezeloptische kabel van LC (haven 1)
  • 1 × elektro, voor verbinding van buskabel met standaardrj45-stop (haven 2)

• BEDELAARS LC/FC
  Met twee PROFINET-interfaces:
  • 1 × optisch, voor verbinding van vezeloptische kabels via multimode vezeloptische kabel van LC (haven 1)
  • 1 × elektro, voor directe verbinding van FastConnect-buskabel (haven 2)

• BEDELAARS SCRJ/RJ45
  Met twee PROFINET-interfaces:
  • 1 × optisch, voor verbinding van vezeloptische kabels via de schakelaars van Sc RJ (haven 1)
  • 1 × elektro, voor verbinding van buskabel met standaardrj45-stop (haven 2)
• BEDELAARS SCRJ/FC
  Met twee PROFINET-interfaces (de hogere weerstand van 5x tegen trillingen en EMI):
  • 1 × optisch, voor verbinding van vezeloptische kabels via de schakelaars van Sc RJ (haven 1)
  • 1 × elektro, voor directe verbinding van FastConnect-buskabel (haven 2)

Ontwerp
