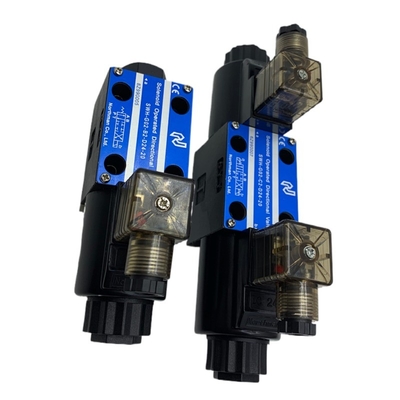

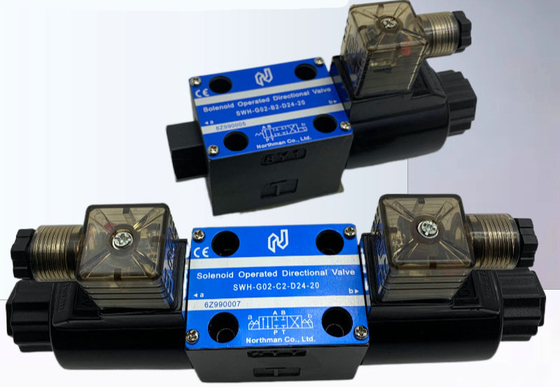

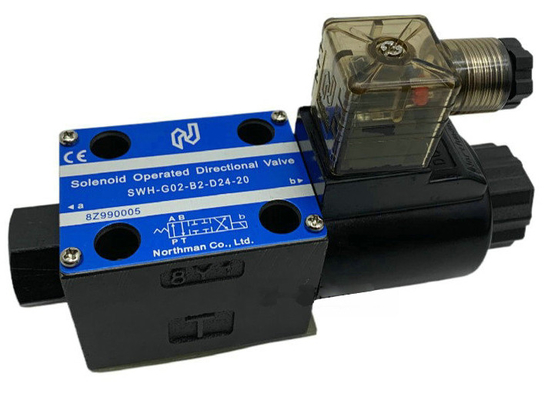

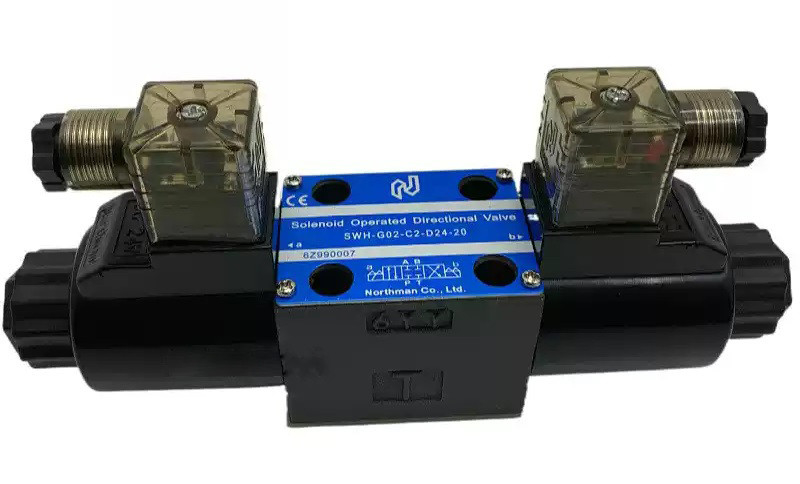

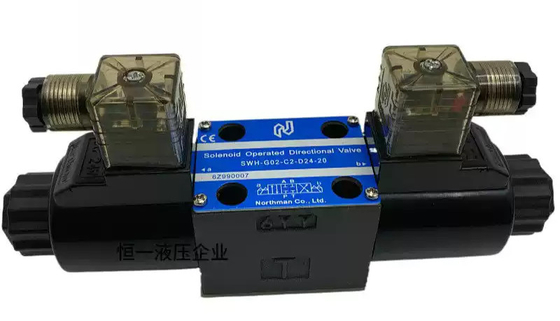

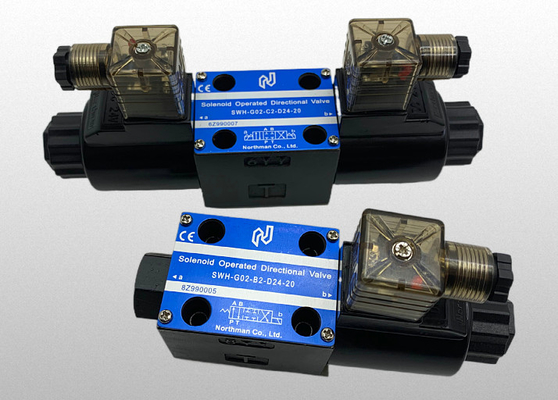

Northman SWH-G02-serie Hydraulische richtingscontroleventil met magnetron
SWH-G02-B2
SWH-G02-C2
SWH-G02-C3
SWH-G02-C4
SWH-G02-C6
SWH-G02-D2
GESCHIEDENIS
• Verzorging werkt in oliesysteem.
• De magnetron van de natte armature elimineert de drukspelddichtheid, waardoor er geen slijtage of lekkage van de dichtheid optreedt voor een langere levensduur van de klep.
• Gevormde spoelen voor maximale isolerende eigenschappen, die bestand zijn tegen vocht en vuil.
• Insteekmagnet, voor eenvoudig onderhoud.
• Alle spoelen en lichamen zijn uitwisselbaar, wat het onderhoud vereenvoudigt.
• Signaallichten en bouten zijn standaard.
• Hoge druk, hoge doorstroming en lage drukdaling.
• Een speciaal ontworpen, gebalanceerde spoel zorgt voor een goede verschuivingskracht, voor maximale betrouwbaarheid en lange levensduur.
• Voor brandwerende vloeistoffen zijn Viton-verzegelingspakketten beschikbaar.
Maximale werkdruk: 310 BAR (4500 PSI)
Nominale doorvoercapaciteit: 63 LPM (16,8 GPM) MAX - verschilt per spoeltype
Maximale tegendruk in de tankleiding: 138 BAR (2000 PSI)
Maximale frequenties van werking: 300 CPM
Aanbevolen filtratie: 25 MICRON
Hydraulische vloeistoffen: Minerale olie, viscositeit 10 - 400 cST
Temperatuurbereik: -25° C tot +90° C (-13° F tot +194° F)
Technische gegevens:
• Magneetspanning kan worden gebruikt binnen -10% tot +10% van de nominale spanning van de spoel.
• Voltage 1500 v/sec weerstaan.
• Isolatieweerstand boven 100mQ
• Voldoet aan IP65
• Voor het schakelen is een momentsignaal van ongeveer 0,1 seconde vereist.
Aanhangsels:
• Montagebouten zijn geleverd met schroeven voor de kop van de klep
(#10-24UNCx1-3/4"L 4 stuks) voor het strekken van koppel 50-70 kgf-cm (43.3-60.6 lb-in).
• O-ring AS568-012 4 stuks.
DROPENDE PRESSURE en prestatiecurves
TESTSYSTEMS
1Test van de klep.
2Pomp.
3Druksensor.
4Stroomsensor
5Verlichtingsklep
6. Gasklep
TESTSYSTEMS
1Test van de klep.
2Pomp.
3Druksensor.
4Stroomsensor
5Verlichtingsklep
6. Gasklep
Testvoorwaarden
Druk: 138 bar (2000 PSI)
Stroomsnelheid: 30 LPM ((8 GPM)
Viscositeit: 35 cSt ((175 SSU)
GESCHIEDENIS
• Onderdrukt de overspanning.
• Verwijdert vonken tussen de relaiscontacten.
• Verlengt de levensduur van de relais.
Gevolgen
• Verbetert de betrouwbaarheid van de besturingsrelay.
• Verlengt de levensduur van conventionele relais.
• Kan worden bediend met een miniatuur relais.
• De ingebouwde gelijkstroommodellen van de RAC-rechtlijner elimineren vonken op het aansluitpunt van de besturingsrelais en kunnen rechtstreeks worden bediend met een PLC (programmable logic controller).
| Model en gewicht |
| Modellen |
Gewicht |
Modellen |
Gewicht |
| kg (lb) |
kg (lb) |
| SWH-G02-C **-A***-10-** |
1.9(4.18) |
SWH-G02-C -A ***-20- ** |
1.9(4.18) |
| SWH-G02-B **- A***-10-** |
1.6(3.52) |
SWH-G02-B- A***-20-** |
1.5(3.3) |
| SWH-G02-C**- D/R***-10-** |
2.0(4.4) |
SWH-G02-C - D/R ***20-** |
2.0(4.4) |
| SWH-G02-B**- D/R**-10-** |
1.6(3.52) |
SWH-G02-B - D/R ***-20- ** |
1.6(3.52) |
| SWH-G02-D **- A ***-10-** |
1.9(4.18) |
SWH-G02-D- A ***-20- ** |
1.9(4.18) |
| SWH-G02-D**-D/R ***-10-** |
1.9(4.18) |
SWH-G02-D - D/R *** -20-** |
1.9(4.18) |
