| Liandong-u-Gu 17-2#, Shengyuan-Road 1#, Jiangkou-Straat, Fenghua-District, Ningbo-Stad, Zhejiang-Provincie, China | airwolf@flyautomatic.com |
 |
| Plaats van herkomst: | China VS |
| Merknaam: | EATON VICKERS |
| Modelnummer: | DG4V-3-2C-M-U-H7-60 DG4V-3-2A-M-U-H7-60 DG4V-3-8C-M-U-H7-60 DG4V-3-2AL-M-U-H7-60 DG4V-3-0B-M-U-H7-60 |
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | 35-55USD |
| Verpakking Details: | polybags, dozen, kartonnen dozen, pallets |
| Levertijd: | 3-12 werkdagen |
| Betalingscondities: | T/T, Western Union, MoneyGram, Paypal |
| Levering vermogen: | 500 stuks per week |
| Spanning: | DC24V AC220V | Maximale druk: | 350 bar |
|---|---|---|---|
| Materiaal van het lichaam: | Koolstofstaal | Tipe schakeling: | Zacht |
| Spolen: | Evenredig | Waterdicht: | voldoet aan NEMA 4, tot IP67 op sommige modellen |
| Verbindingsopties: | Acht elektrische aansluitingen | Montagepatroon: | NFPA D03, CETOP 3, NG 6 |
| Montage-interface: | DIN 24340-A6, ISO 4401-AB-03-4-A,CETOP R35H 4.2-4-03 | ||

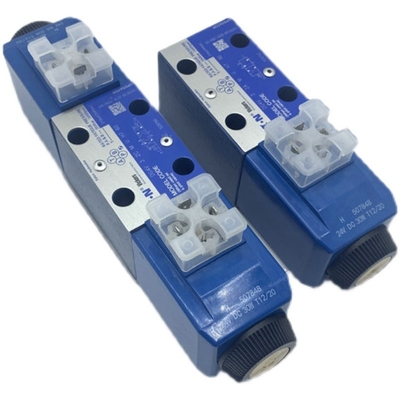

| Markeren: | Hydraulisch solenoïde bediende directionele klep,Eaton-Vickers solenoïde bediende richtingsklep,DG4-3V-60 |
||
Bestelcodes:
DG4V-3-2C-M-U-H7-60
DG4V-3-2A-M-U-H7-60
DG4V-3-8C-M-U-H7-60
DG4V-3-2AL-M-U-H7-60
DG4V-3-0B-M-U-H7-60
DG4V-3-6C-M-U-H7-60
DG4V-3-2N-M-U-H7-60
DG4V-3-0C-M-U-H7-60
DG4V-3-0A-M-U-H7-60
DG4V-3-7C-M-U-H7-60
Algemene beschrijving
1De richtingsbesturingskleppen met magnetronen zijn bestemd voor het sturen en stoppen van de stroom op elk punt van een hydraulisch systeem.
2Efficiënte beheersing van grotere hydraulische vermogens zonder verhoging van het energieverbruik van de magnetron.
3.Installatie kosten en ruimte besparingen door hogere vermogen/gewicht-omvang verhoudingen.
4• flexibiliteit van de installatie als gevolg van de keuze van talrijke combinaties van magnetische aansluitingen en plaatsen.
5Viton afdichtingen als standaard voor multi-fluid capaciteit. Nitril afdichtingen beschikbaar als een model code optie.
6. hogere aanhoudende machineproductiviteit en hogere uptime vanwege bewezen vermoeidheidsduur en uithoudingsvermogen,
Het is meer dan 20 miljoen keer getest.
7Solenoïde spoelen kunnen snel en gemakkelijk worden vervangen zonder lekken uit het hydraulische systeem.
8Compact en kosteneffectief systeemontwerp bij gebruik met Eaton® SystemStakTM kleppen en subplaten.
| Bedrijfsgegevens | ||||||||
| Feature DG4V-3 DG4V-3S | ||||||||
| Drukgrenswaarden P, A en B-poorten 350 bar (5075 psi) 350 bar (5075 psi) 350 bar (5075 psi) | ||||||||
| T-poort 210 bar (3045 psi) 100 bar (1450 psi) 210 bar (3045 psi) | ||||||||
| Stroomrating Zie prestatiegegevens Zie prestatiegegevens Zie prestatiegegevens | ||||||||
| Relatieve werkingsfactor Continu; ED = 100% Continu; ED = 100% Continu; ED = 100% | ||||||||
| Type bescherming: met een diameter van niet meer dan 20 mm, correct bevestigd | IEC 144 klasse IP65 IEC 144 klasse IP65 Plug | |||||||
| Spiraalwikkeling Klasse H Klasse H Klasse H | ||||||||
| Looddraden (spoelen type F***) klasse H klasse H klasse H | ||||||||
| Classe F van de spoelverpakking Klasse F Klasse F | ||||||||
| Toegestane spanningsschommelingen: Maximum Verwijzingen naar temperatuurgrenswaarden Verwijzingen naar temperatuurgrenswaarden Verwijzingen naar temperatuurgrenswaarden | ||||||||
| Minimaal 90% rated 90% rated | ||||||||
| Typische reactietijden bij 100% nominale volt, gemeten vanaf het aanbrengen/afnemen van spanning tot aan de volledige spoelverplaatsing van de spoel van de ¥2C ¥ bij: | ||||||||
| Stroomsnelheid P-A, B-T 40 l/min (10,6 USgpm) 20 l/min (5,3 USgpm) 20 l/min (5,3 Usgpm) | ||||||||
| Druk 175 bar (2537 psi) 175 bar (2537 psi) 175 bar (2527 PSI) | ||||||||
| AC (~) met energie 15 ms 18 ms 18 ms | ||||||||
| AC (~) 23 ms 32 ms 32 ms ontstrooming | ||||||||
| DC (=) met energie 45 ms 60 ms 60 ms | ||||||||
| DC (=) 28 ms 40 ms 40 ms zonder energie | ||||||||
| Energieverbruik, wisselstroom magnetronen (voor spoelen die zijn vermeld in modelcode). | Initieel VA (RMS) ▲ | Behoud VA (RMS) | Initieel VA (RMS) ▲ | Behoud VA (RMS) | Initieel VA (RMS) | Behoud VA (RMS) | ||
| Volledige kracht spoelen: Dubbele frequentie spoelen bij 280 61 280 61 N/A 50 Hz | ||||||||
| Dubbele frequentie spoelen bij 300 58 300 58 N/A 60 HZ | ||||||||
| met een vermogen van niet meer dan 50 W ¢BL· en ¢DL·: (Niet beschikbaar met de naam N N) Modellen zonder veren) | met een vermogen van niet meer dan 50 W niet bruikbaar met DG4V-3S kleppen. | 170 37 N/A | ||||||
| Dual-frequency spoelen bij ¥ ¥ 190 37 N/A 50 Hz | ||||||||
| Dubbele frequentie spoelen bij N/A 60 Hz | ||||||||
| Energieverbruik, Volledige kracht spoelen: 12V, modeltype ¥G¥ | gelijkstroomstralen bij nominale spanning en 20 30W | C (68 F). 30 W | – | N/A | ||||
| 24V, modeltype H | 30W | 30 W | – | N/A | ||||
| met een vermogen van niet meer dan 50 W 12V, modeltype GL | met een vermogen van niet meer dan 50 W niet bruikbaar met DG4V-3S-kleppen. | – | 18W | N/A | ||||
| 24 V, modeltype HL | 18W | – | N/A | |||||
| 24V, HM spoel | 8W | – | N/A | |||||
| n Voor toepassingen waarbij de kleppen onder druk moeten blijven (ofwel met of zonder stroom) bij druk van meer dan 210 bar (3045 psi) zonder frequente schakeling, wordt aanbevolen de hoge prestatiemodel, DG4V-3. | ||||||||
| ▲ Eerste halve cyclus; armature volledig teruggetrokken. | ||||||||
DG4V3-S/R- Valven voor hoge prestaties en standaardprestaties
1Minimale drukdaling 2,5 bar bij 30 l/min.
2. Verscheidenheid aan spoelconnectoren, waaronder DIN, Deutsch, AMP en terminalbox.
3 Verscheidenheid van spoelspanningen en vermogen.
4. tot respectievelijk 80 l/min (21 USgpm) en tot 40 l/min (10,5 USgpm) bij 350 bar (5000 psi).
5. Biedt ontwerpers de mogelijkheid om voor elke toepassing het optimale pakket te kiezen.
6. Internationale standaardinterface. De ventielmontage voldoet aan ISO 4401, maat 03 en is compatibel met de bijbehorende internationale normen.
Maximale druk: 350 bar
Relatief: ED=100%
Beschermingsklasse: IP65
Spiraalwikkeling: klasse H
Looddraad: klasse H
Inkapseling van spoelen: klasse F
Werkdruk: 175 bar
Vermogen van de spoel: 30W, 18W
