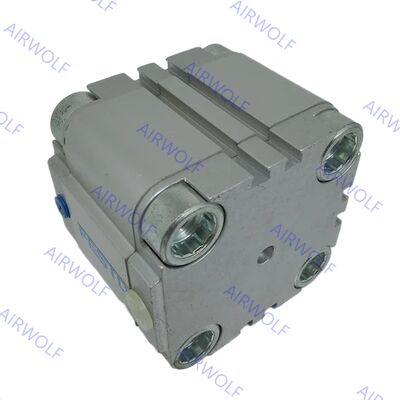

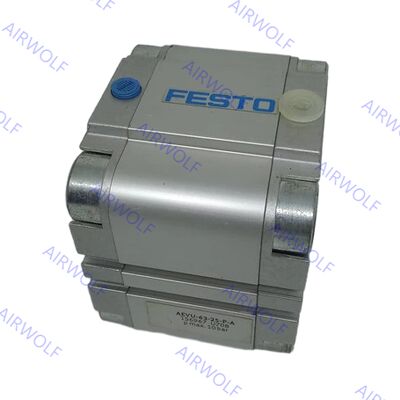

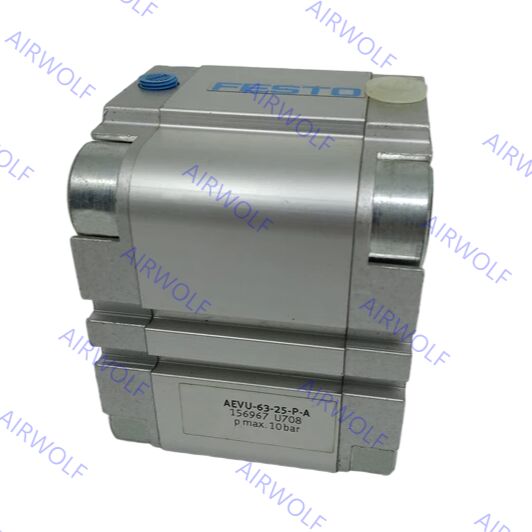

AEVU-63-10-P-A AEVU-63-10-A-P-A,-15,-20,-25 Festo Compacte Cilinder met Enkele Werking
De AEVU-cilinder is ontworpen voor duurzaamheid en is geconstrueerd met een geharde aluminiumlegering buis en een zuigerstang van roestvrij staal, wat een lange levensduur garandeert. Hij is verkrijgbaar in een breed scala aan boringmaten, meestal van 12 mm tot 100 mm, met aanpasbare slaglengtes om aan specifieke toepassingsbehoeften te voldoen. De serie is ontworpen om effectief te werken binnen een standaard drukbereik, bijvoorbeeld 0,06 tot 1,0 MPa, en kan functioneren bij omgevingstemperaturen van -20°C tot +80°C. Belangrijkste kenmerken zijn vaak elastische demping aan het einde van de slag om de impact te dempen en ruis te verminderen, evenals veelzijdige montageopties die de integratie in machines vereenvoudigen.
Bestelcodes:
| Artikelcode |
Zuiger (mm) |
Slag (mm) |
Artikelnummer |
Type |
Artikelcode |
Zuiger (mm) |
Slag (mm) |
Artikelnummer |
Type |
| AEVU-63-10-P-A |
63 |
10 |
156964 |
met binnendraad |
AEVU-63-10-A-P-A |
63 |
10 |
157010 |
met buitendraad |
| AEVU-63-15-P-A |
63 |
15 |
156965 |
met binnendraad |
AEVU-63-15-A-P-A |
63 |
15 |
157011 |
met buitendraad |
| AEVU-63-20-P-A |
63 |
20 |
156966 |
met binnendraad |
AEVU-63-20-A-P-A |
63 |
20 |
157012 |
met buitendraad |
| AEVU-63-25-P-A |
63 |
25 |
156967 |
met binnendraad |
AEVU-63-25-A-P-A |
63 |
25 |
157013 |
met buitendraad |
Gegevensblad:
| Algemene technische gegevens |
| Zuiger Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Pneumatische aansluiting |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Zuigerstang uiteinde |
Binnendraad |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
| Buitendraad |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
| Bedrijfsmedium |
Perslucht volgens ISO 8573-1:2010 [7:4:4] |
| Opmerking over het bedrijfs-/besturingsmedium |
Gesmeerde werking mogelijk (in dat geval is gesmeerde werking altijd vereist) |
| Ontwerp |
Zuiger |
| Zuigerstang |
| Demping |
Elastische dempingsringen/platen aan beide uiteinden |
| Positiedetectie |
Via naderingsschakelaar |
| Type montage |
Via doorlopend gat |
| Met binnendraad |
| Met accessoires |
| Montagepositie |
Willekeurig |
| Bedrijfsvoorwaarden |
| Zuiger Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Bedrijfsdruk |
Zuigerstang aan één uiteinde |
[MPa] |
0,15 ... 1 |
0,13 ... 1 |
0,1 ... 1 |
0,08 ... 1 |
0,06 ... 1 |
| [bar] |
1,5 ... 10 |
1,3 ... 10 |
1 ... 10 |
0,8 ... 10 |
0,6 ... 10 |
| [psi] |
21,8 ... 145 |
18,9 ... 145 |
14,5 ... 145 |
11,6 ... 145 |
8,7 ... 145 |
| Door zuigerstang S2/S20 |
[MPa] |
0,17 ... 1 |
0,15 ... 1 |
0,14 ... 1 |
0,12 ... 1 |
0,1 ... 1 |
| [bar] |
1,7 ... 10 |
1,5 ... 10 |
1,4 ... 10 |
1,2 ... 10 |
1 ... 10 |
| [psi] |
24,7 ... 145 |
21,8 ... 145 |
20,3 ... 145 |
17,4 ... 145 |
14,5 ... 145 |
| Omgevingstemperatuur(1) |
°C |
Basisversie: –20 ... +80 S6: 0 ... +120 |
| CRC(2) |
2 |
1) Let op het werkbereik van de naderingsschakelaars
2) Meer informatie www.festo.com/x/topic/crc
Materialen:
| Compacte cilinder |
| [1] |
Cilinderbuis |
Kneedbare aluminiumlegering |
| [2] |
Deksel |
Kneedbare aluminiumlegering |
| [3] |
Zuigerstang |
Ø 12 ... 32 |
Hooggelegeerd roestvrij staal |
| Ø 40 ... 100 |
Hooggelegeerd staal |
| [4] |
Flensschroeven |
Ø 12 ... 16 |
Hooggelegeerd roestvrij staal |
| Ø 20 ... 100 |
Gegalvaniseerd staal |
| [5] |
Dynamische afdichtingen |
Basisversie: Polyurethaan, S6: Fluorelastomeer |
Afmetingen:
